Le clapet anti-retour ABO VALVE 824F125 DN 125 est un clapet inter-brides pour l’eau, les systèmes de chauffage et les huiles. Étanchéité EPDM, PN 10/16, température de −25 à +125 °C, faible longueur de construction. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Pression | PN 16 |
| Taille de raccordement | DN 125 |
| Température | -10...130 °C |
| Type de raccordement | Intercalaire |
| Type de robinetterie | Vertical |
| Poids | 3.65 kg |

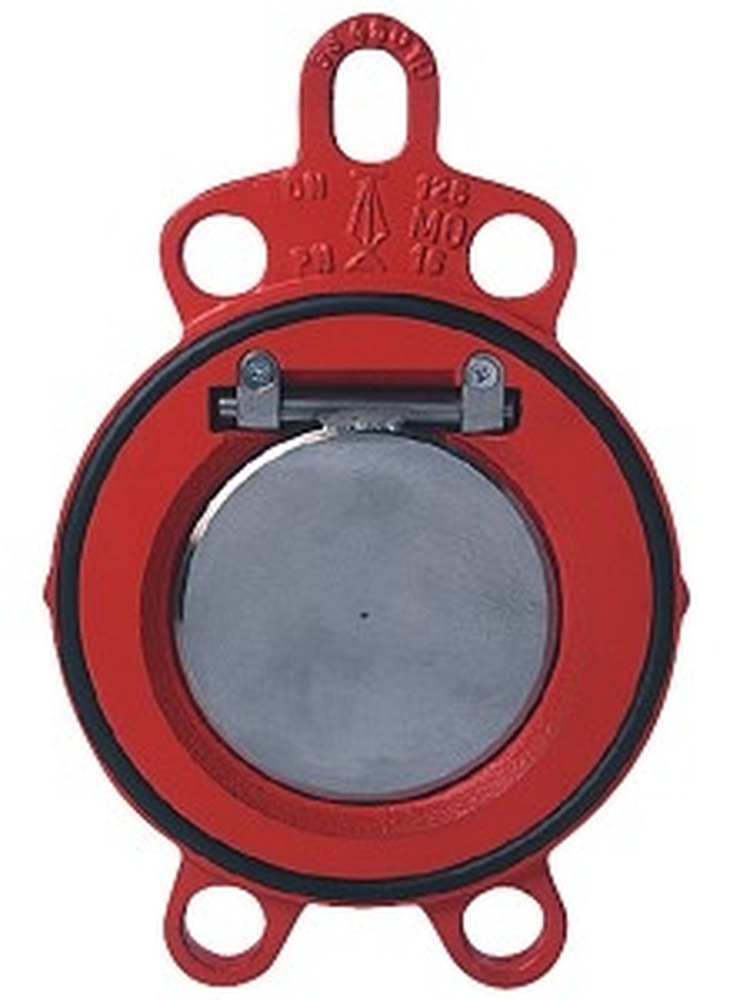

Le clapet anti-retour ABO VALVE 824F125 DN 125 est un clapet anti-retour entre brides de la série 800. Il s’installe directement entre les brides de la tuyauterie et le disque en acier inoxydable se ferme automatiquement dès que l’écoulement du fluide s’arrête ou s’inverse, empêchant ainsi le reflux.
Le clapet est conçu pour l’eau, les systèmes de chauffage et les huiles, avec une pression de service PN 10 ou PN 16. Le joint EPDM (repère 824) permet un fonctionnement dans une plage de température de −25 °C à +125 °C, ce qui permet d’utiliser le clapet aussi bien dans les réseaux d’eau courants que dans les installations de chauffage avec une température de fluide plus élevée. Le montage entre brides avec une faible longueur de construction est également avantageux dans les endroits où l’espace entre les brides de la tuyauterie est limité.
Le corps du clapet est en fonte ductile GGG40 (0.7040), le disque et le support sont en acier inoxydable 1.4308 (CF8), la vis en acier inoxydable 1.4301 (AISI 304). Le joint EPDM résiste à des températures allant jusqu’à 125 °C, le joint de bride est en élastomère. La conception simple permet un montage direct entre brides, une faible longueur de construction et un poids réduit (3,5 kg pour le DN 125).
Caractéristiques techniques :
Le clapet est conçu pour l’eau, les systèmes de chauffage et les huiles. La pression de service est PN 10 ou PN 16.
Le repère 824 indique un joint EPDM avec une plage de température de −25 °C à +125 °C. La variante portant le repère 814 est équipée d’un joint NBR avec une plage de −10 °C à +100 °C.
L’essai d’étanchéité est conforme aux normes EN 12266-1 et ISO 5208, toutes deux en classe A. Le raccordement entre brides est conforme aux normes EN 1092-1, EN 1092-2 et EN ISO 6708, le marquage à la norme EN 19 et les conditions de service à la norme EN 12334.
Des matériaux de joint spéciaux sont également disponibles sur demande, par exemple le Viton ou le silicone. Le choix du matériau doit toujours être consulté avec le fabricant en fonction du fluide concerné et des conditions de service.
Le clapet se monte directement entre les brides de la tuyauterie. Sa conception est simple et, grâce à sa faible longueur de construction et à son poids réduit (3,5 kg pour le DN 125), l’installation reste facile même dans les espaces restreints.
