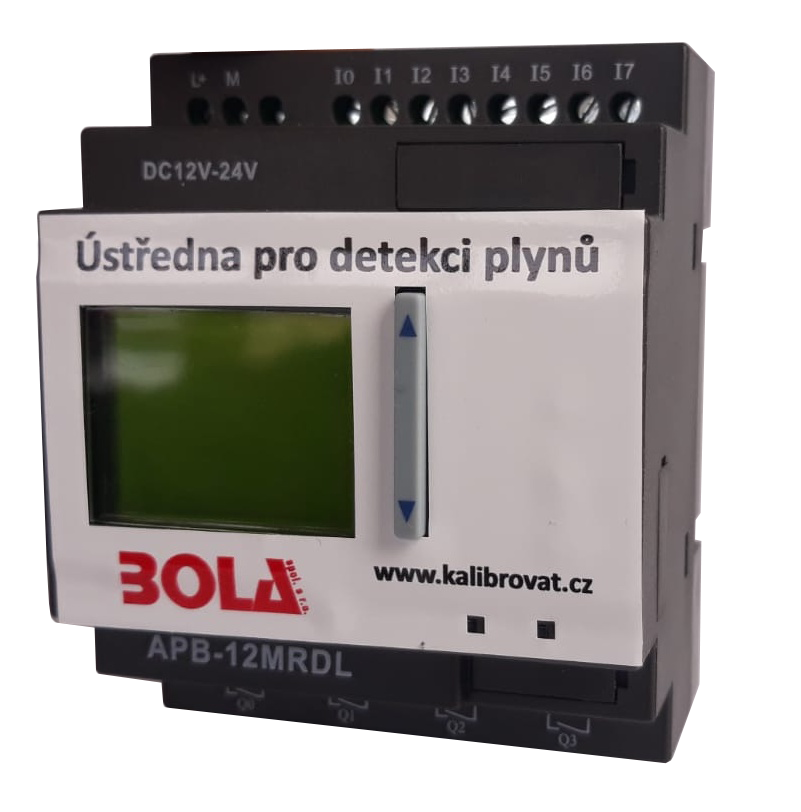

Unité centrale de détection de monoxyde de carbone à deux niveaux pour 6 capteurs avec réglage fixe des niveaux, conçue pour l'alimentation, la collecte et l'évaluation des informations provenant des capteurs individuels du système de détection. Le réglage de l'unité centrale est adapté pour une utilisation dans les garages souterrains conformément aux normes ČSN en vigueur. Pour chaque alarme, deux relais sont activés.

L'unité centrale dispose de 6 entrées analogiques pour un signal de 0-10V provenant des capteurs. Il est donc possible de connecter jusqu'à 6 détecteurs de CO. Les mesures actuelles des capteurs individuels sont affichées sur l'écran intégré.

Le montage est adapté pour un tableau de distribution sur rail DIN ou dans un boîtier mural avec couvercle et rail DIN.

En cas de dépassement de la limite de concentration, le relais correspondant est activé. Si la concentration descend en dessous de la limite, l'unité centrale revient à l'état précédent.

Caractéristiques

• jusqu'à 6 capteurs connectés
• détection à deux niveaux
• affichage à écran
• relais de sortie universel
• fonction TEST
• fonction MUTE - silence de la sirène
• fonction de ventilation préventive

Réglages

Le premier niveau d'alarme est réglé à 26 ppm de la plage du capteur connecté, activant les relais Q00 et Q03

Le deuxième niveau d'alarme est réglé à 50 ppm de la plage du capteur connecté, activant les relais Q01 et Q02

D'autres éléments d'action réagissent aux différents niveaux d'alarme, qui sont connectés aux relais. L'écran permet de contrôler facilement l'état actuel des sorties activées et les valeurs mesurées actuelles des capteurs individuels.

Chaque niveau active un relais pour la ventilation et un autre pour la signalisation sonore ou lumineuse.
