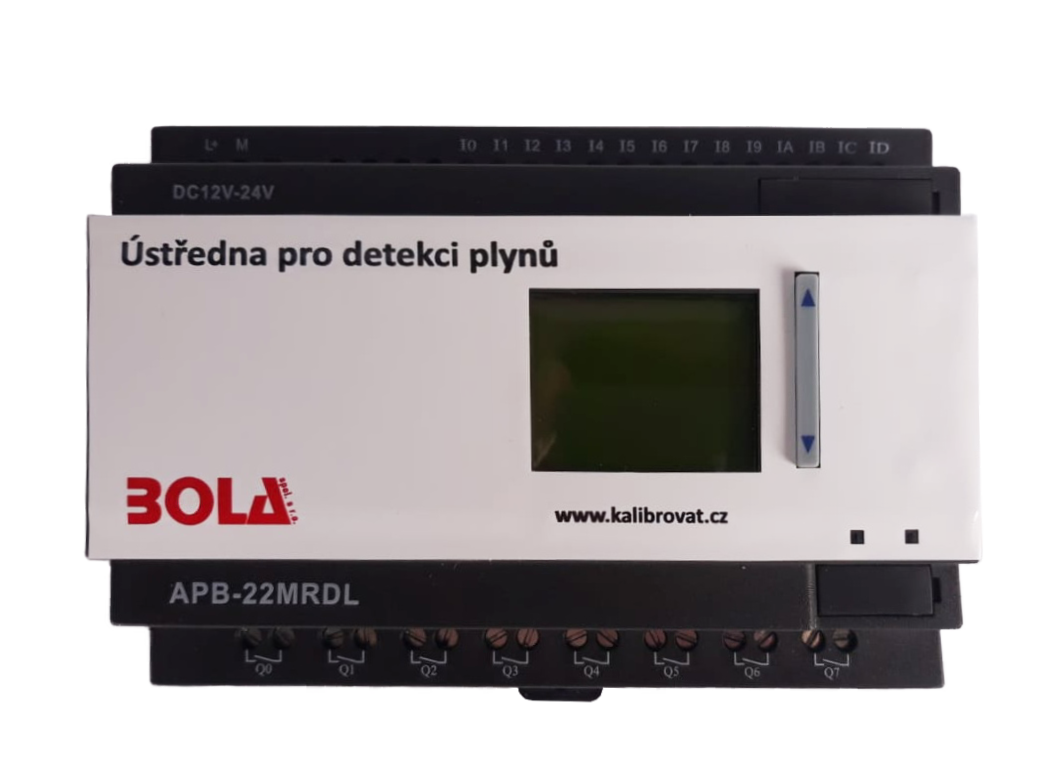

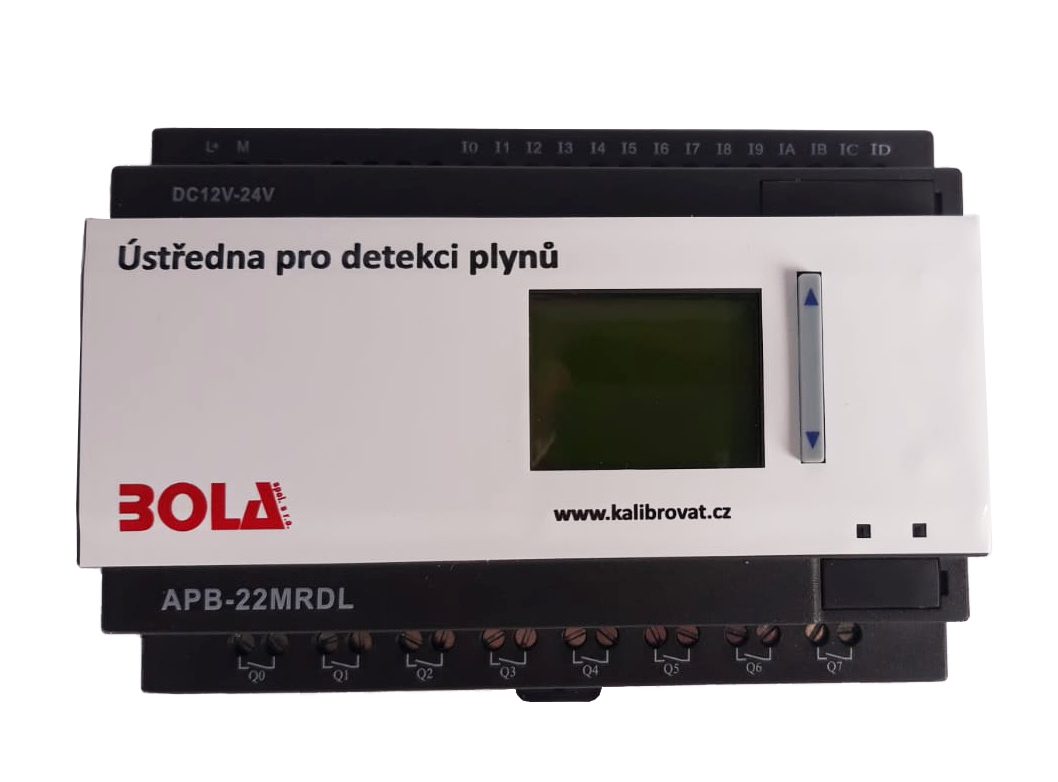

Central de détection de monoxyde de carbone à quatre niveaux pour 10 capteurs avec réglage fixe des niveaux, conçue pour l'alimentation, la collecte et l'évaluation des informations de chaque capteur du système de détection. Le réglage de la centrale est adapté pour une utilisation dans les parkings souterrains conformément aux normes ČSN en vigueur pour la signalisation à quatre et deux niveaux.

La centrale dispose de 10 entrées analogiques pour un signal de 0-10V provenant des capteurs. Il est donc possible de connecter jusqu'à 10 détecteurs de CO. Les mesures actuelles de chaque capteur sont affichées sur l'écran intégré.

Le montage est adapté pour une installation dans un tableau électrique sur rail DIN ou dans un boîtier mural avec couvercle et rail DIN.

En cas de dépassement de la limite de concentration, le relais correspondant s'enclenche. Si la concentration descend en dessous de la limite, la centrale revient à l'état précédent.

Caractéristiques

• jusqu'à 10 capteurs connectés
• détection à quatre niveaux
• écran d'affichage
• relais de sortie universel
• fonction TEST
• fonction MUTE - silence de la sirène
• fonction de ventilation préventive

Réglages



IV. niveau 50% de la plage du capteur connecté déclenche le relais 4

III. niveau 40% de la plage du capteur connecté déclenche le relais 3

II. niveau 20% de la plage du capteur connecté déclenche le relais 2

I. niveau 10% de la plage du capteur connecté déclenche le relais 1

Les différents niveaux d'alarme activent d'autres éléments d'action connectés aux relais. Sur l'écran, il est alors facile de contrôler l'état actuel de l'activation des sorties et les valeurs mesurées actuelles de chaque capteur.
