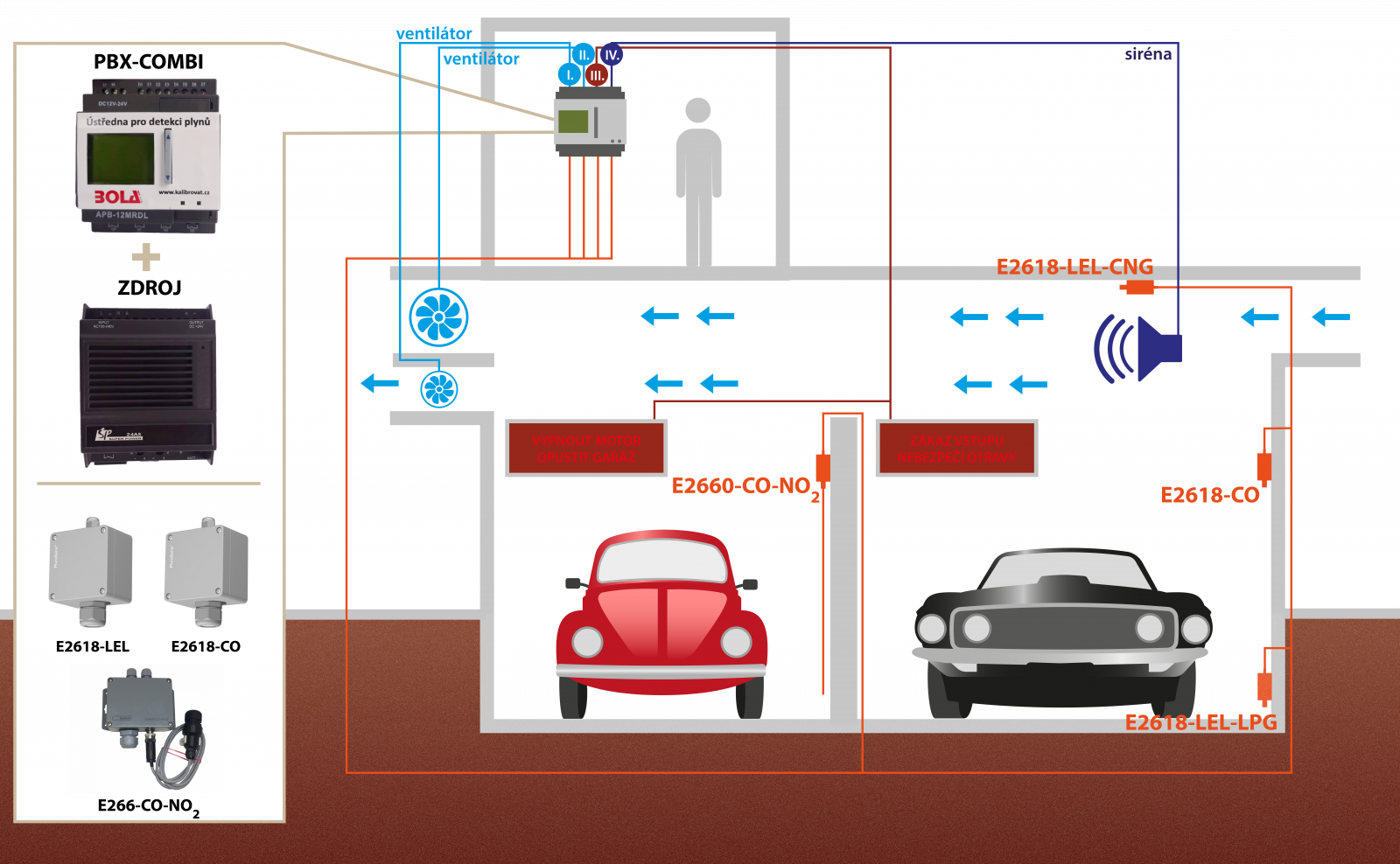

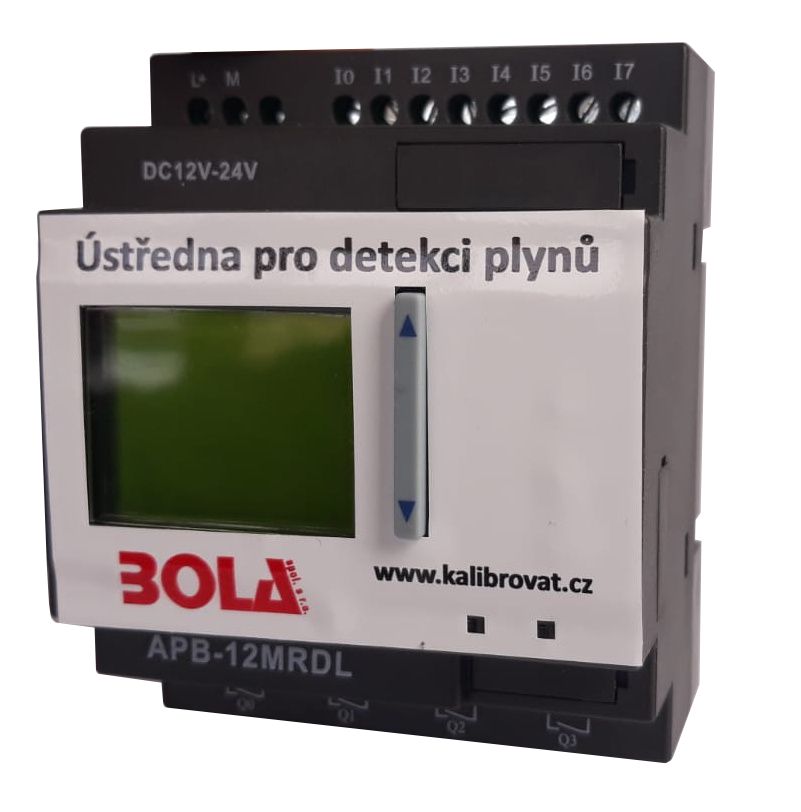

Central de détection CNG à deux niveaux pour 6 capteurs avec réglage fixe des niveaux est conçue pour l'alimentation, la collecte et l'évaluation des informations de chaque capteur du système de détection. Le réglage de la centrale est adapté pour une utilisation dans les parkings souterrains conformément aux normes ČSN en vigueur. Pour chaque alarme, deux relais sont activés.

La centrale dispose de 6 entrées analogiques pour un signal 0-10V provenant des capteurs. Il est donc possible de connecter jusqu'à 6 détecteurs CNG. Les mesures actuelles de chaque capteur sont affichées sur l'écran intégré.

Le montage est adapté pour une installation dans un tableau de distribution sur rail DIN ou dans un boîtier mural avec couvercle et rail DIN.

En cas de dépassement de la limite de concentration, le relais correspondant s'enclenche. Si la concentration descend en dessous de la limite, la centrale revient à l'état précédent.

Caractéristiques

• jusqu'à 6 capteurs connectés
• détection à deux niveaux
• écran d'affichage
• relais de sortie universel
• fonction TEST
• fonction MUTE - silence de la sirène
• fonction de ventilation préventive

Réglages

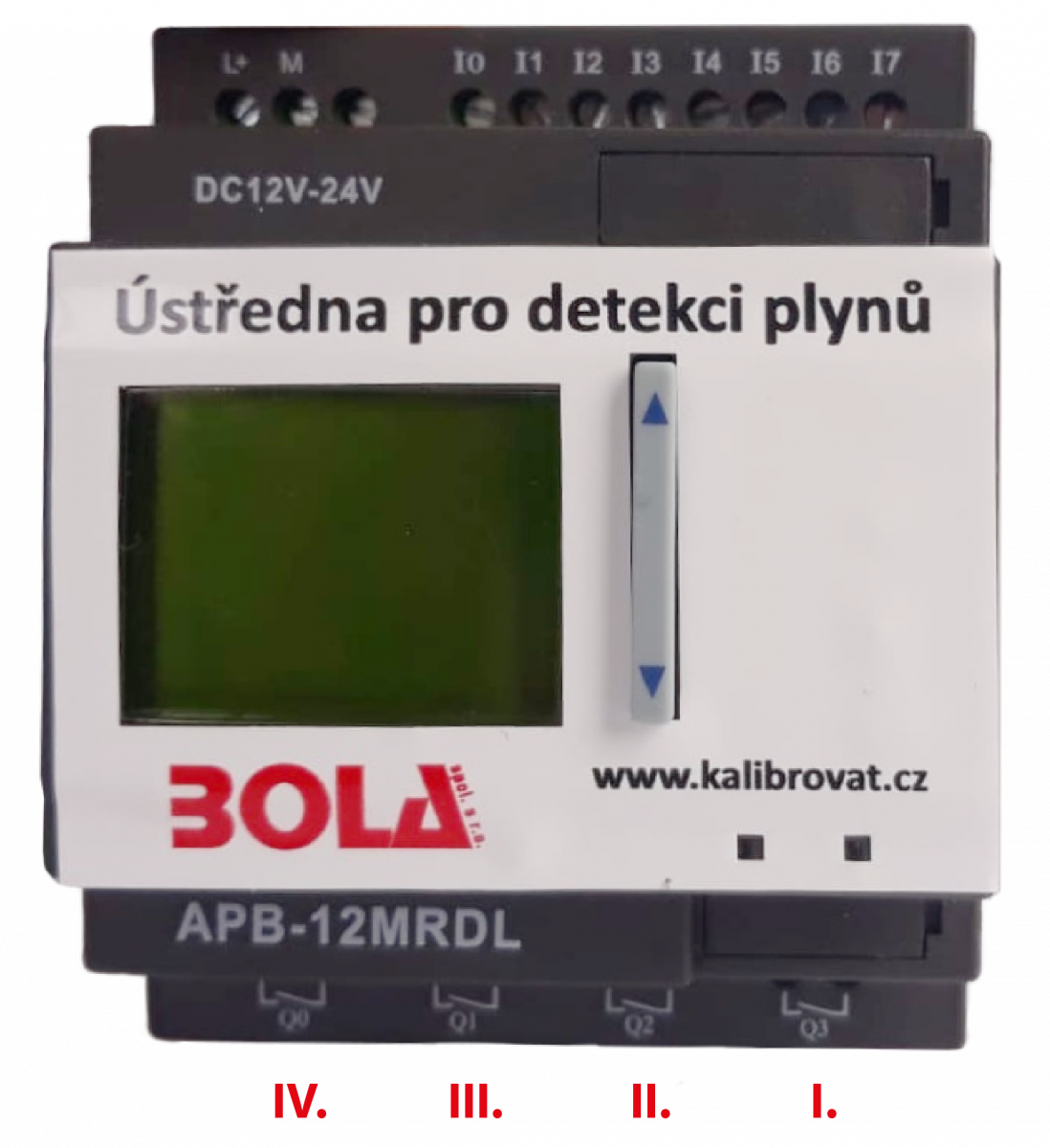

Le premier niveau d'alarme est réglé à 10% LIE de la plage du capteur connecté, activant les relais Q00 et Q03

Le deuxième niveau d'alarme est réglé à 20% LIE de la plage du capteur connecté, activant les relais Q01 et Q02

D'autres éléments d'action réagissent aux différents niveaux d'alarme, qui sont connectés aux relais. L'écran permet de contrôler facilement l'état actuel des sorties activées et les valeurs mesurées actuelles de chaque capteur.

Chaque niveau active un relais pour la ventilation et un autre pour la signalisation sonore ou lumineuse.
