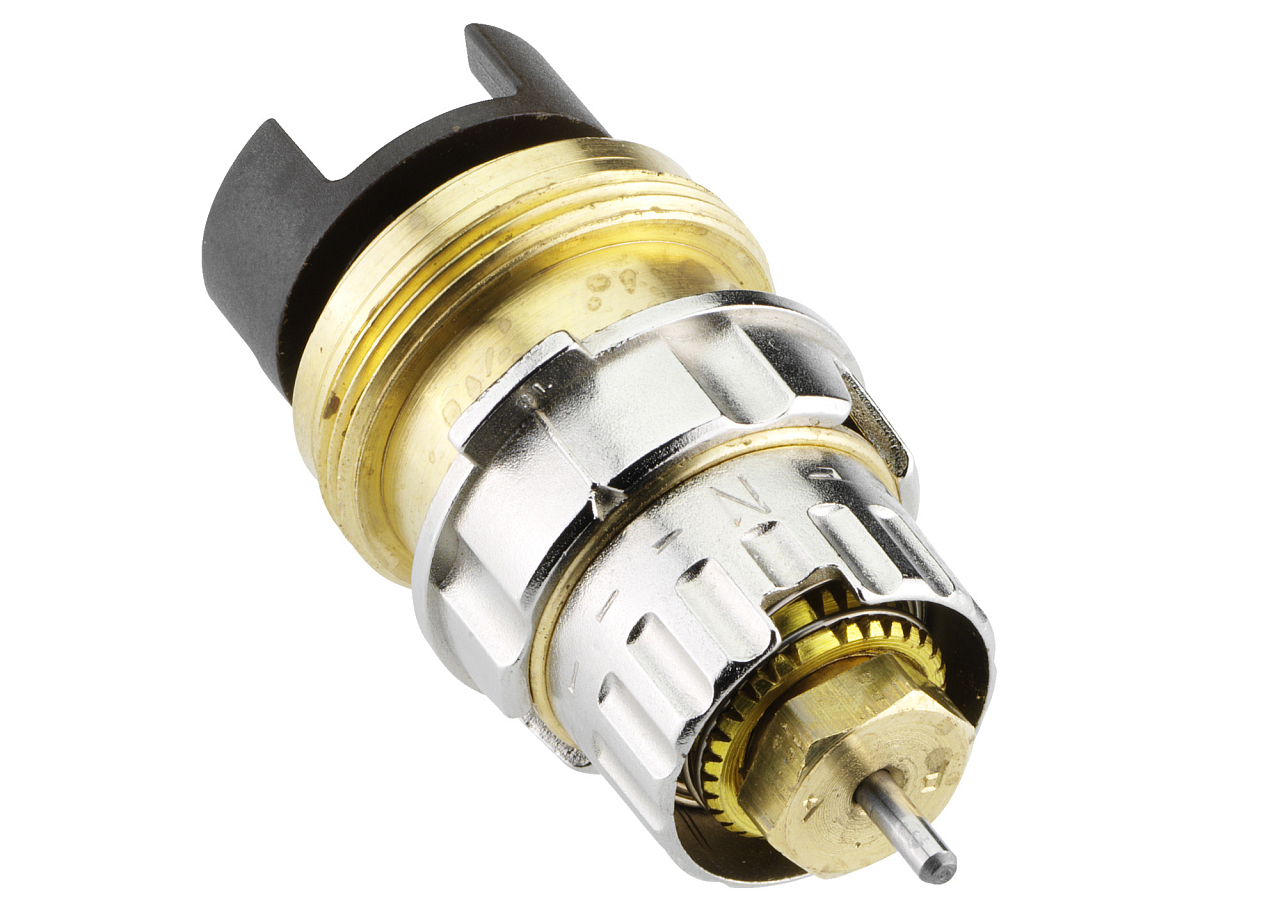

L’insert de service Danfoss 013G3064 est une pièce de rechange pour les robinets de radiateur RA-N (DN 20–25), RTD-N (DN 20) et RA-NO (DN 15). Il permet de rétablir le fonctionnement du robinet sans remplacer l’ensemble du corps. Plus d'informations
Rupture de stock - peut être demandé
| Diamètre nominal | DN 25, DN 20, DN 15 |
| Type de vanne | Direct, D'angle |
| Poids | 0.07 kg |
Danfoss 013G3064 est une cartouche de service (pièce de rechange) pour les robinets de radiateur RA-N, RTD-N et RA-NO de la série RA 2000. Elle permet de rétablir le bon fonctionnement du robinet en cas d’usure ou d’endommagement de la cartouche, sans qu’il soit nécessaire de remplacer l’ensemble du corps de vanne.
La cartouche de service 013G3064 est utilisée pour l’entretien et la réparation des installations de chauffage par radiateurs équipées de robinets Danfoss de la série RA 2000. Elle est indiquée partout où une cartouche usée ou endommagée est à l’origine d’une fuite ou d’une mauvaise régulation du débit, typiquement dans les immeubles collectifs, les maisons individuelles et les bâtiments commerciaux. Le remplacement de la cartouche constitue une solution plus économique que le remplacement complet du corps de vanne et, dans la plupart des cas, il peut être effectué sans mise à l’arrêt ni vidange de l’installation de chauffage.
La cartouche 013G3064 est destinée aux corps de vanne Danfoss de la série RA 2000 dans les versions suivantes : RA-N DN 20 et DN 25, RTD-N DN 20 et RA-NO DN 15. Pour les dimensions plus petites DN 10 et DN 15 des robinets RA-N (version droite et équerre) ainsi que pour les robinets de répartition RA-K DN 15, la cartouche 013G3063 est prévue. Lors de la commande, vérifiez donc toujours le type et la dimension de votre robinet.
La cartouche 013G3064 est compatible avec les robinets Danfoss de la série RA 2000 : RA-N DN 20 et DN 25, RTD-N DN 20 et RA-NO DN 15. Pour les robinets RA-N de plus petites dimensions DN 10 et DN 15 (version droite et équerre) ainsi que pour les robinets de répartition RA-K DN 15, la cartouche 013G3063 est prévue.
Le remplacement peut être effectué sans dépressuriser l’installation si les parties mobiles de la cartouche ne sont pas bloquées dans le corps de vanne. Avant le remplacement, vérifiez que le clapet du robinet peut s’ouvrir et que la bague de préréglage peut être tournée. Si des éléments sont bloqués, il faut vidanger l’installation avant le remplacement. Dans les deux cas, prévoyez des mesures pour recueillir l’eau qui pourrait s’écouler goutte à goutte.
Pour un remplacement sans dépressurisation de l’installation, il faut utiliser l’outil de remplacement spécial Danfoss 013R9310 (version de base 013G3085), qui permet le remplacement sous pression de service. Si l’installation a été vidangée au préalable, la cartouche peut également être remplacée sans cet outil.
Le couple de serrage dépend de la version du corps de vanne. Pour les corps RA 2000 sans bague de sécurité, serrez la cartouche à 25 Nm ; pour les corps avec bague de sécurité, à 35 Nm. Le nouvel écrou de presse-étoupe (si vous le remplacez également) doit être serré à 10 Nm, soit environ un quart de tour après serrage à la main.
Elles diffèrent par les dimensions couvertes. La cartouche 013G3063 est destinée aux robinets RA-N DN 10 et DN 15 (version droite et équerre) ainsi qu’aux robinets de répartition RA-K DN 15. La cartouche 013G3064 (ce produit) couvre des dimensions plus grandes : RA-N DN 20 et DN 25, RTD-N DN 20 et RA-NO DN 15. Avant de commander, vérifiez toujours le type et le diamètre nominal de votre robinet.
