Johnson Controls TE-6311P-1 – sonde de température résistive pour gaine d’air destinée aux systèmes CVC. Type nickel 1 kΩ, précision ±0,19 °C, sonde 203 mm, boîtier en plastique avec filetage NPT. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Exécution | boîtier en plastique/métal |
| Longueur de la tige | 203 mm |
| Température de fonctionnement | -50...220 |
| Poids | 1.00 kg |

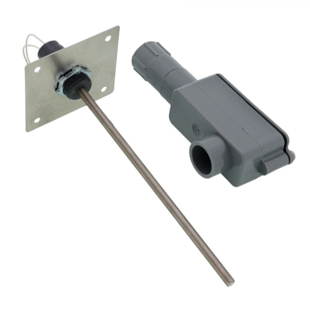

Johnson Controls TE-6311P-1 est une sonde de température résistive passive pour montage en gaine d’air, destinée à une utilisation dans les systèmes de ventilation et de climatisation (CVC). La sonde fonctionne sur le principe de la mesure de résistance – type nickel à couche mince 1 kΩ – et, en tant qu’appareil à deux fils, transmet le signal directement au régulateur de commande ou au système DDC. Elle est livrée avec un boîtier plastique (TE-63xxP) et une sonde de 8 in. (203 mm).
La sonde TE-6311P-1 est conçue pour mesurer la température de l’air à l’intérieur des gaines de ventilation dans les bâtiments – bureaux, écoles, hôpitaux, sites industriels ou centres commerciaux. Elle sert de signal d’entrée pour les régulateurs de température, les unités ventilo-convecteurs, les systèmes VAV ou les systèmes BMS centralisés. La sonde de 203 mm couvre les sections standard de gaine ; pour des sections plus importantes ou des environnements présentant une stratification de température, il est recommandé de combiner plusieurs sondes en montage série-parallèle. Le boîtier plastique avec filetage intérieur 1/2–14 NPT permet le raccordement à un conduit électrique (conduit).
Caractéristiques techniques de la sonde :
Le TE-6311P-1 est un appareil passif à deux fils avec sortie résistive – il ne nécessite pas d’alimentation. Il suffit de raccorder les deux fils directement à l’entrée résistive du régulateur ou du module DDC. Le régulateur mesure lui-même la résistance de la sonde et la convertit en température selon la caractéristique nickel 1 kΩ.
Le modèle TE-6311P-1 avec capot plastique ne répond pas à lui seul à la classification plenum. Pour satisfaire à la norme UL 1995, il faut remplacer le capot plastique par le kit TE-6001-13 (capot métallique avec joint). Les modèles TE-63xxM ou TE-63xxE répondent aux exigences plenum sans modification.
Oui, le modèle TE-6311P-1 (sonde 203 mm) peut être monté dans un doigt de gant thermowell. Le support de sonde correspondant se commande séparément : pour le doigt de gant TE-6300W-110 (inox, profondeur d’immersion 114 mm, filetage 1/2–14 NPT), utilisez l’adaptateur TE-6300-605, qui fait partie des accessoires pour les modèles P.
Le boîtier plastique (TE-63xxP) dispose d’un boîtier de conduit en thermoplastique avec filetage 1/2–14 NPT et d’une plaque de montage en aluminium – il convient aux installations standard sans exigence plenum. Le boîtier métallique (TE-63xxM) est en acier anticorrosion, satisfait à la norme UL 1995 plenum sans modification et offre en plus un montage direct dans un thermowell 1/2–14 NPT sans adaptateur. Pour les applications soumises aux exigences du code IMC, le kit TE-6300-613 est en outre nécessaire avec le modèle M.
