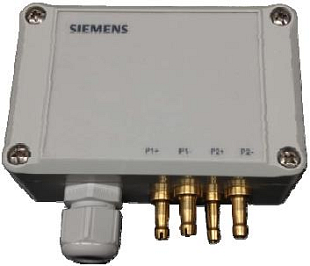

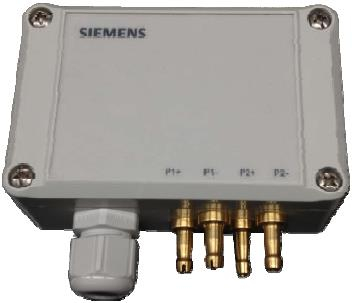

Le capteur de pression différentielle Siemens QBM68.1212 est conçu pour la mesure de la pression différentielle, de la surpression et de la dépression de l’air et des gaz non corrosifs. Il dispose de deux canaux de mesure indépendants avec une plage de 0 à 1250 Pa et d’une compensation en température du point zéro ainsi que de la sensibilité. La sortie est assurée par un signal analogique 0–10 V ainsi que par le bus numérique Modbus RTU, ce qui permet d’intégrer facilement le capteur dans les systèmes de gestion technique du bâtiment (BMS/HVAC). Version sans afficheur, indice de protection IP65.

Caractéristiques principales

• Deux canaux de mesure indépendants, chacun avec une plage de 0 à 1250 Pa
• Signal de sortie : Modbus RTU et 0–10 V
• Alimentation AC 24 V ou DC 13,5–35 V
• Compensation en température – influence actuelle de la température ambiante sur la précision de mesure
• Puissance absorbée inférieure à 1 VA
• Montage simple et rapide, fonctionnement sans maintenance
• Indice de protection IP65 selon IEC 60529
• Version sans afficheur

Applications typiques

• Mesure des pressions différentielles dans les conduits de ventilation et de climatisation (HVAC/VZT)
• Détection de la surpression à l’orifice d’entrée pour le calcul du débit volumique d’air
• Surveillance et régulation du débit d’air
• Surveillance de l’encrassement des filtres à air
• Régulation de la vitesse des ventilateurs et des systèmes VAV
