Les marques les plus recherchées de technologie de mesure et de régulation
Capteur de pression Danfoss MBS 3000 (060G1414) pour applications industrielles avec sortie 4–20 mA et raccordement G1/2. Plage de mesure 0–6 bar, alimentation 9–32 V CC, température du fluide –40 à 85 °C. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Atex | Oui |
| Plage de pression | 0...6 bar |
| Sortie | 4...20 mA |
| Taille de raccordement | G 1/2" |
| Température du fluide | -40...85 °C |
| Poids | 0.20 kg |

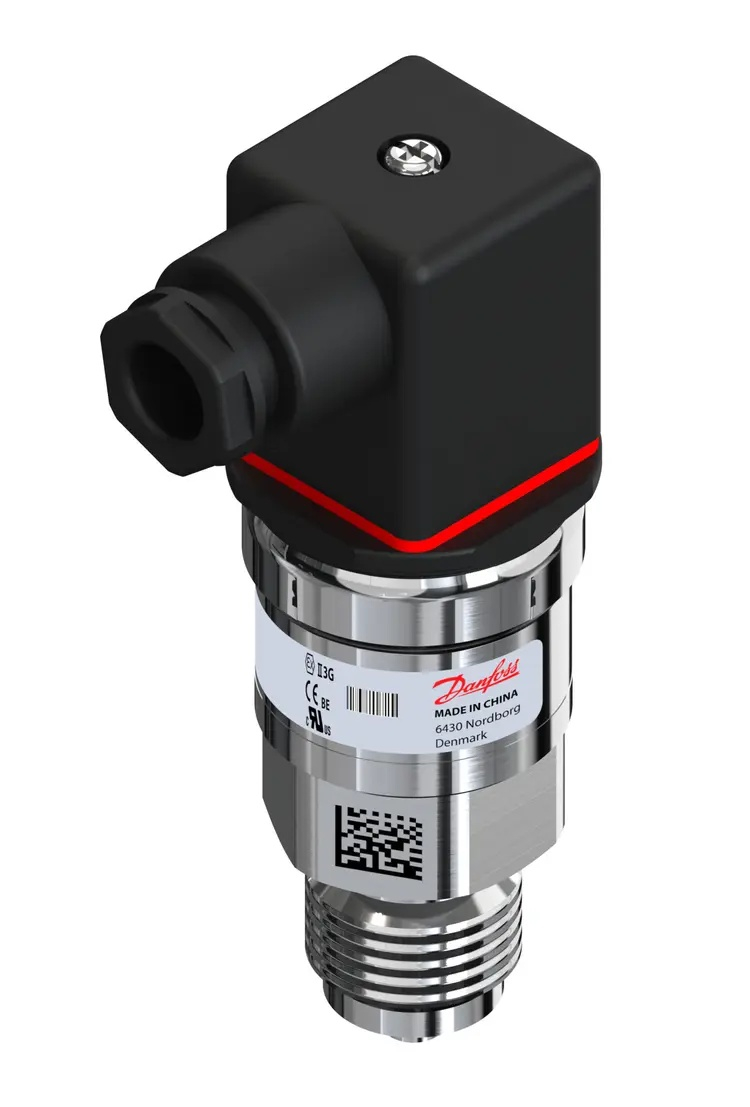

Danfoss MBS 3000 est un capteur de pression compact conçu pour les applications industrielles et hydrauliques. Il convertit la pression du fluide en un signal de sortie analogique standard 4–20 mA, pouvant être raccordé directement à des systèmes de commande ou à des automates PLC. Cette variante (060G1414) couvre une plage de mesure de 0 à 6 bar avec raccordement G1/2 et alimentation 9–32 V DC.
Le MBS 3000 est conçu pour une utilisation dans des environnements industriels exigeants – stations de pompage, compresseurs, systèmes pneumatiques et installations de traitement de l’eau. Grâce à sa construction robuste en acier inoxydable AISI 316L, à sa haute résistance aux vibrations et à sa protection avancée CEM/EMI, il supporte sans difficulté des conditions de service sévères. Le capteur convient également aux installations situées dans des zones à risque d’explosion (zone ATEX 2).
Le capteur est entièrement compensé numériquement et étalonné au laser, ce qui garantit une précision ≤ ±0,5 % FS (typique) tout en maintenant sa stabilité dans une plage de température de 0 à 80 °C. Le temps de réponse du capteur à une variation de pression est inférieur à 4 ms pour des liquides d’une viscosité jusqu’à 100 cSt. La résistance mécanique aux chocs atteint 500 g / 1 ms et le capteur supporte des vibrations jusqu’à 20 g dans une plage de fréquences de 25 Hz à 2 kHz – des paramètres essentiels partout où les machines génèrent de forts chocs ou vibrations.
Caractéristiques techniques (060G1414) :
La variante 060G1414 avec sortie 4–20 mA fonctionne comme un capteur 2 fils – l’alimentation et le signal partagent la même paire de conducteurs. Sur le connecteur DIN 43650-A (Pg 9), la broche 1 correspond à l’alimentation positive (+), la broche 2 à l’alimentation négative (−). La troisième broche et la mise à la terre du boîtier ne sont pas utilisées sur la version 4–20 mA. La résistance de charge doit respecter la condition RL ≤ (UB − 9 V) / 0,02 A.
Pour les applications avec cavitation, coup de bélier ou pics de pression, la variante MBS 3050 est prévue, car elle intègre un amortisseur de pulsations (pulse-snubber). Le MBS 3000 standard (comme ce modèle 060G1414) ne comporte pas cet amortisseur et n’est pas adapté à ce type d’environnement. Si l’installation implique des fermetures rapides de vannes ou des démarrages de pompes, nous recommandons de choisir la série MBS 3050.
Oui, le MBS 3000 est certifié pour une utilisation en environnement ATEX zone 2 (selon EN 60079-0 et EN 60079-15). Pour une utilisation en atmosphère ATEX, la plage de température est limitée à –10 à 85 °C (au lieu de la valeur standard de –40 °C). À basse température, il est nécessaire de protéger le câble et le connecteur contre les chocs mécaniques.
Danfoss indique un couple de serrage recommandé de 30–35 Nm pour le filetage G1/2 A (code AB08). La valeur réelle peut varier en fonction du matériau du joint, du matériau de la portée opposée, de la lubrification du filetage et de la pression de service. Le capteur est livré sans joint (code 0) – le joint doit être fourni séparément selon le raccord utilisé.
Nous répondons à vos questions sur les produits aussi rapidement que possible, généralement sous 24 heures.
