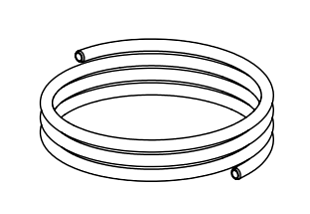

Le capillaire IMI TA Ø6 mm / 1,2 m (52759215) est une pièce de rechange et un accessoire pour les régulateurs de pression différentielle DA 516 DN 15–50. Il relie le régulateur à la vanne d’équilibrage STAD ou STAF. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Diamètre nominal | DN 15 - DN 50 |
| Longueur | 1,2 m |
| Poids | 0.17 kg |
Capillaire IMI TA Ø6 mm / 1,2 m (réf. 52759215) est une pièce de rechange et un accessoire complémentaire pour les régulateurs de pression différentielle DA 516 dans les dimensions DN 15–50. Il sert à la liaison d’impulsion entre le régulateur et la vanne d’équilibrage STAD ou STAF, ou directement avec la tuyauterie via un organe d’arrêt. Un capillaire est fourni de série avec chaque régulateur DA 516 – cet article est à acheter en cas de besoin de remplacement ou pour une installation sans les accessoires d’origine.
Le capillaire est destiné aux installations de chauffage et de refroidissement équipées d’un régulateur de pression différentielle DA 516. Il doit être installé avant la première mise en service de l’installation. Une extrémité se raccorde au régulateur DA 516 au moyen d’un raccord (le raccord R1/8 est monté d’usine directement sur la vanne, le raccord R1/4 est fourni avec le DA 516), l’autre extrémité se raccorde à la vanne d’équilibrage STAD ou STAF – ou directement à la tuyauterie via un robinet d’arrêt. Le capillaire est compatible avec toutes les variantes du régulateur DA 516 pour DN 15–50, quelle que soit la plage de réglage de la pression différentielle.
Oui, un capillaire Ø6 mm / 1,2 m est fourni de série avec chaque régulateur DA 516. Cet article (réf. 52759215) s’achète comme pièce de rechange en cas d’endommagement ou de perte du capillaire d’origine, ou si vous avez besoin d’un élément séparé pour un autre cheminement d’installation.
Du côté du régulateur DA 516, un raccord R1/8 est monté d’usine. Pour raccorder le capillaire Ø6 mm, on utilise le raccord R1/4 (réf. 52759201), fourni avec le DA 516. À l’autre extrémité, le capillaire se raccorde à la vanne d’équilibrage STAD à l’aide d’un kit de raccordement (réf. 52762006 pour G1/2 ou 52762106 pour G3/4). Pour le raccordement à une vanne STAF ou STAF-SG, on utilise un connecteur avec fermeture (réf. 52265209 pour DN 20–50). Le capillaire doit être installé avant le premier remplissage de l’installation.
Oui. Si la vanne d’équilibrage STAD ou STAF ne fait pas partie de l’installation, la seconde extrémité du capillaire peut être raccordée directement à la tuyauterie via un robinet d’arrêt. Il est recommandé de toujours prévoir un organe d’arrêt – il permet de déconnecter le capillaire sans devoir vidanger toute l’installation.
Le capillaire Ø6 mm / 1,2 m est destiné à toutes les variantes du régulateur DA 516 dans la plage DN 15–50, quelle que soit la plage de réglage de la pression différentielle (5–30 kPa, 10–60 kPa, 10–100 kPa ou 60–150 kPa) et que le régulateur soit équipé ou non de prises de mesure.
