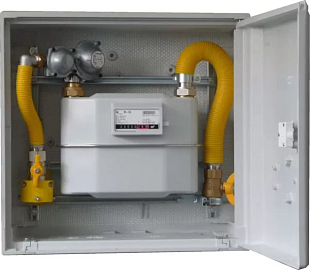

L’armoire S 300 DC constitue la base de l’ensemble. Elle est fabriquée par moulage sous pression avec polymérisation simultanée à partir d’un composite polyester plastique renforcé de fibres de verre (SMC). Elle est livrée de série en gris clair ; la porte est équipée d’un mécanisme de fermeture commandé par poignée et s’ouvre à environ 100°. Les dimensions intérieures de l’armoire (500 × 510 × 230 mm) offrent un espace suffisant pour le compteur de gaz, le cadre en H ainsi que les raccordements de tuyauterie nécessaires.

Sur le cadre d’installation en H est solidement montée la composition SET 6 FLEXI UNI, qui comprend un régulateur de pression FISHER B10 NG en version d’angle, des tubes flexibles inox d’entrée et de sortie (Flexira CATS) ainsi qu’une console d’ancrage avec entraxe de tubulures réglable de 100 à 250 mm. Le raccord d’entrée est en dimension 3" (transition d’angle depuis le branchement), le raccord de sortie vers le compteur de gaz en dimension 1". L’ensemble est fourni sans robinet d’arrêt d’entrée (HUP) ; le HUP fait partie de l’équipement standard du branchement et s’installe en amont de l’armoire.

Principaux avantages

• Ensemble complet clé en main – armoire, cadre en H, régulateur et flexibles fournis en un seul ensemble ; il n’est pas nécessaire d’acheter séparément les différents composants.
• Entraxe UNI réglable 100–250 mm – un seul ensemble couvre tous les entraxes standard des tubulures de compteurs de gaz, ce qui permet son installation aussi bien sur un bâtiment neuf que rénové, sans devoir choisir une variante d’entraxe spécifique.
• Version d’angle 3" entrée / 1" sortie – idéale pour une alimentation par conduite PE enterrée via le soubassement ou le mur périphérique, elle minimise le nombre de coudes sur le tracé de tuyauterie.
• Régulateur FISHER B10 NG – régulateur direct à deux étages, sans entretien, avec un débit maximal de 6 m³/h et une pression de sortie de 21 mbar ; certifié selon EN 88 et homologué pour les réseaux de la société de distribution.
• Tubes flexibles en acier inoxydable – absorbent les imprécisions de montage et les légers mouvements de la tuyauterie ; résistants à la corrosion pendant toute leur durée de vie.
• Armoire en composite SMC – grande résistance mécanique, résistance thermique et résistance aux UV sans nécessité de peinture ni de traitement de surface complémentaire.
• Montage en niche ou en applique murale – l’armoire peut être fixée dans une niche maçonnée, montée sur façade ou installée sur un socle en option comme élément indépendant ancré au sol.
