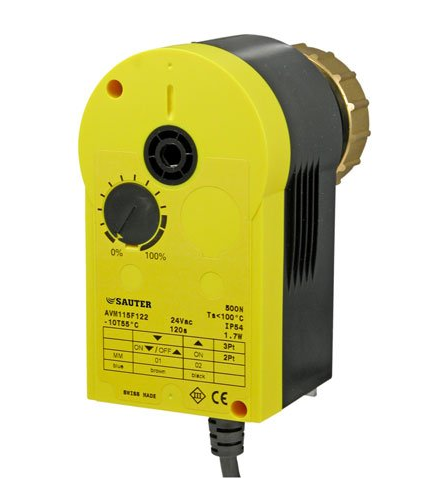

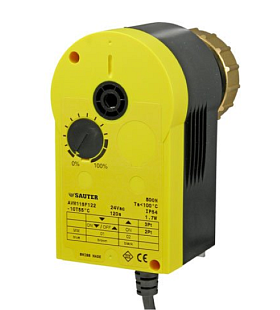

Servomoteur pour vannes de régulation avec sortie discontinue. Le moteur est composé d'un boîtier en deux parties en plastique auto-extinguible et d'un moteur synchrone qui contient l'électronique de commande et de coupure, une transmission sans entretien et un embrayage magnétique. Des capteurs électroniques surveillent si le moteur atteint sa position finale, un interrupteur temporel permet d'éteindre le moteur après un temps défini. L'installation avec la vanne est assurée par une console en plastique et un écrou à embase en laiton. Le servomoteur peut être installé dans les positions : verticale à horizontale.

Caractéristiques

• commande à deux ou trois points (2/3P)
• alimentation 24 VAC
• température maximale du fluide 100 °C
• température ambiante -10...55 °C
• humidité ambiante 5...95 % HR
• protection IP54
• temps de réponse 200 ms
• course 8 mm
• force de réglage 500 N
• temps de réglage 120 s

Fonction

Lorsque le servomoteur est connecté à la tension, il commence à agir sur la vanne via la pièce de liaison (tige).

Avec une commande à deux points :

• Lorsque la tension est appliquée au fil bleu (MM/N) et au fil marron (01), la tige se déploie et ouvre la vanne
• Lorsque la tension est appliquée au fil bleu (MM/N) et que le fil marron (01) est déconnecté de la tension, la tige se rétracte et ferme la vanne

Avec une commande à deux points, le fil noir est toujours sous tension.

Avec une commande à trois points :

• Lorsque la tension est appliquée au fil bleu (MM/N) et au fil marron (01), la tige se déploie et ouvre la vanne
• Lorsque la tension est appliquée au fil bleu (MM/N) et au fil noir (02), la tige se rétracte et ferme la vanne

Pour changer la direction de la course avec une commande à trois points, il suffit d'inverser les connexions des fils.

Convient aux gammes de vannes :

• VXN/BXN
• VUD/BUD
• VUE/BUE
