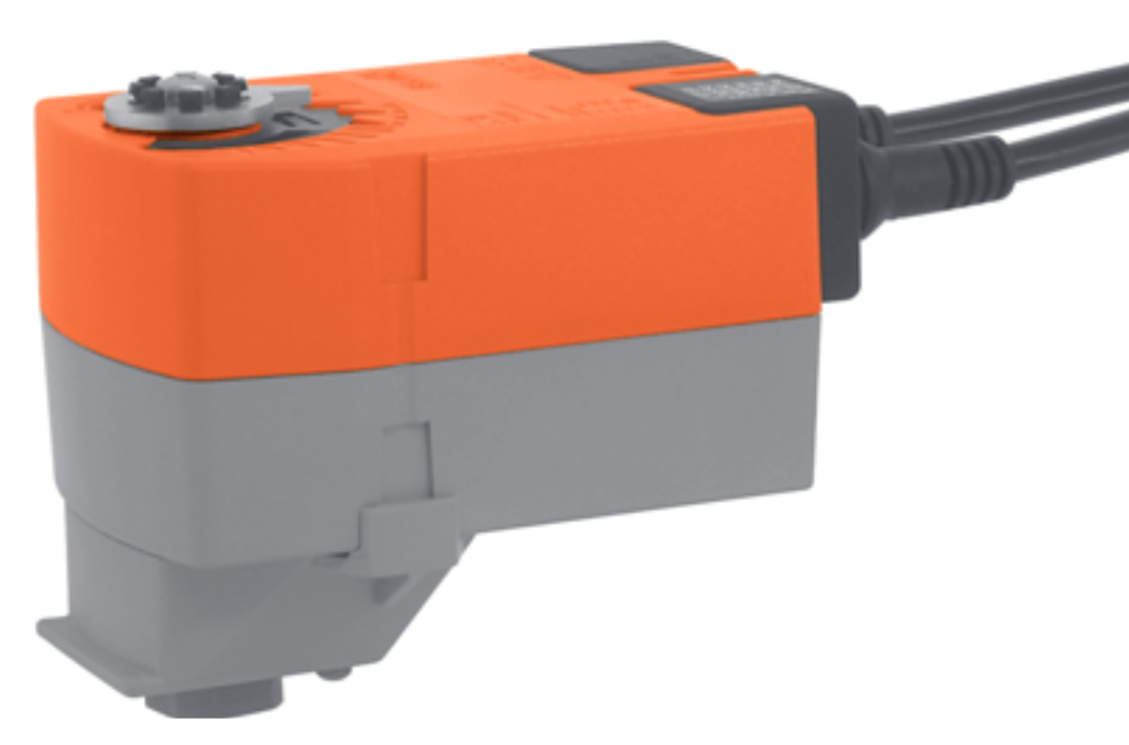

Actionneur rotatif pour vannes à boisseau sphérique avec fonction de commande d'urgence équipé d'un commutateur auxiliaire. Installation facile directement sur la vanne à l'aide d'une seule vis. La position par rapport à la vanne peut être choisie parmi quatre options, à chaque fois par incréments de 90°. L'actionneur est protégé contre la surcharge, ne nécessite pas de commutateurs de fin de course et s'arrête dès que la butée finale est atteinte. Le commutateur auxiliaire peut être réglé dans une plage de 0...100 % pour les besoins de signalisation.

Fonction

L'actionneur déplace la vanne en position de travail en même temps que le ressort de rappel est tendu. En cas de coupure de l'alimentation, la vanne revient en position d'urgence grâce à la force du ressort tendu.

Caractéristiques

• couple de rotation 2 Nm
• alimentation 24 VAC/VDC
• fermé en l'absence de tension
• témoin ouvert-fermé
• commutateur auxiliaire

Applications

• systèmes de chauffage stationnaires
• systèmes de ventilation
• systèmes de climatisation
