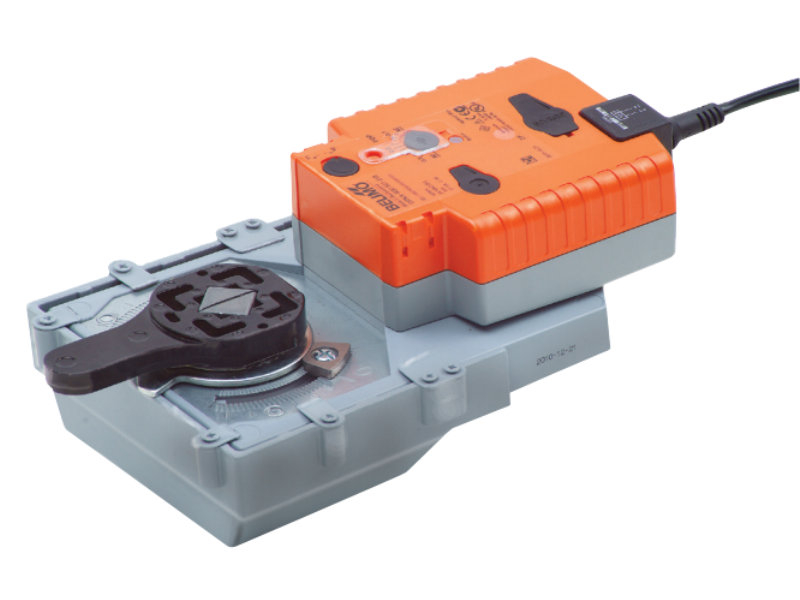

Servomoteur Belimo GRK pour vannes à boisseau sphérique à brides avec fonction d'urgence électrique basée sur le principe du condensateur.

Fonction du servomoteur

En cas de coupure de l'alimentation, le moteur tourne la vanne à la position initiale grâce à l'énergie stockée dans les condensateurs. Le principe de la fonction d'urgence est donc différent des actionneurs à ressort classiques.

• Le servomoteur peut être actionné manuellement à l'aide d'un bouton de verrouillage.
• Le commutateur de direction de rotation change la direction de fonctionnement du servomoteur lorsqu'il est activé en fonctionnement normal.
• Commutateur "position d'urgence" - permet de régler la position d'urgence souhaitée.

Chargement du condensateur

Le servomoteur nécessite un certain temps pour se charger à la capacité opérationnelle. Le temps de charge du servomoteur dépend du moment où l'alimentation a été coupée. Cependant, le temps de charge ne dépasse pas 20s, ce qui correspond à une coupure d'alimentation de plus de 10 jours.

Le moteur est livré complètement déchargé de l'usine. Pour la première mise en service, il nécessite environ 20s de charge pour que les condensateurs atteignent le niveau de tension requis.

Caractéristiques

• Le servomoteur est protégé contre les surcharges, aucun arrêt de fin de course n'est nécessaire.
• Montage simple sur l'arbre de la vanne à l'aide d'une bride universelle.
