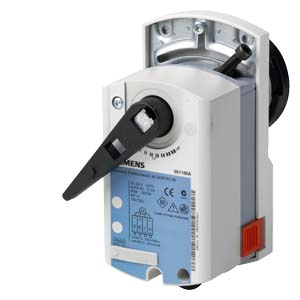

Le servomoteur rotatif électromotorisé GDB341.9E est conçu pour un contrôle fiable à 2 positions ou 3 positions des vannes à boisseau sphérique dans les systèmes de chauffage, ventilation et climatisation (CVC). Grâce à sa tension d'alimentation universelle et sa construction robuste, il convient à une large gamme d'applications.

Alimentation universelle

Possibilité de connexion au réseau AC 100...240 V~ assurant une flexibilité dans diverses installations.

Régulation précise

Le servomoteur permet un contrôle à 2 positions ou 3 positions pour une régulation efficace du débit.

Couple de 5 Nm

Couple nominal de 5 Nm pour un contrôle fiable des vannes à boisseau sphérique compatibles.

Fonctionnement sans entretien

Conception avec engrenages sans entretien et résistance à la surcharge garantissant une longue durée de vie.

Caractéristiques du servomoteur :

• Type de régulation : 2 positions ou 3 positions
• Direction de rotation : Sélectionnable selon le câblage (sens horaire ou antihoraire)
• Résistance : Résistant à la surcharge, pas besoin de commutateurs de fin de course
• Fonction sans alimentation : Reste en position finale lors d'une coupure de courant (sans ressort de rappel)
• Engrenages : Sans entretien et silencieux
• Réglage manuel : Possibilité de réglage manuel via un bouton (après déconnexion de l'alimentation)
• Câble de connexion : Longueur standard de 0,9 m

Paramètres techniques GDB341.9E :

• Tension de fonctionnement : AC 100...240 V~ ±10%
• Fréquence : 50/60 Hz
• Consommation en fonctionnement : 5 VA / 1,6 W
• Consommation à l'arrêt : 0,9 W
• Couple nominal : 5 Nm
• Couple maximal (en cas de blocage) : 10 Nm
• Temps de course pour 90° : 150 s
• Angle de rotation nominal : 90°
• Angle de rotation maximal (limite mécanique) : 95° ±2°
• Niveau de puissance acoustique : 28 dB(A)
• Signal de commande (fils 4-6/N-Y1) : Sens horaire
• Signal de commande (fils 4-7/N-Y2) : Sens antihoraire
• Section du câble de connexion : 0,75 mm²
• Indice de protection : IP54 selon EN 60529 (avec capot fermé)
• Classe d'isolation : III (selon EN 60730)
• Température ambiante admissible (en fonctionnement) : -32...+55 °C
• Humidité ambiante admissible (en fonctionnement) : <95% H.R. (sans condensation)
• Poids (sans emballage) : 0,69 kg

Utilisation :

• Pour vannes à boisseau sphérique de régulation à 2 voies et 3 voies Siemens (VAI61.., VBI61.., VAG61.., VBG61..) de DN15 à DN25
• Pour vannes à boisseau sphérique on/off à 2 voies et de commutation à 3 voies Siemens (VAI60.., VB160.., VAG60.., VBG60..) de DN15 à DN25
• Régulation dans les systèmes de chauffage, ventilation et climatisation (CVC)

Le servomoteur GDB341.9E représente une solution fiable, flexible et sans entretien pour un contrôle précis à 2 positions ou 3 positions des vannes à boisseau sphérique dans un large éventail d'applications CVC. Sa tension d'alimentation universelle et sa construction robuste assurent une intégration facile et un fonctionnement sans problème à long terme.
