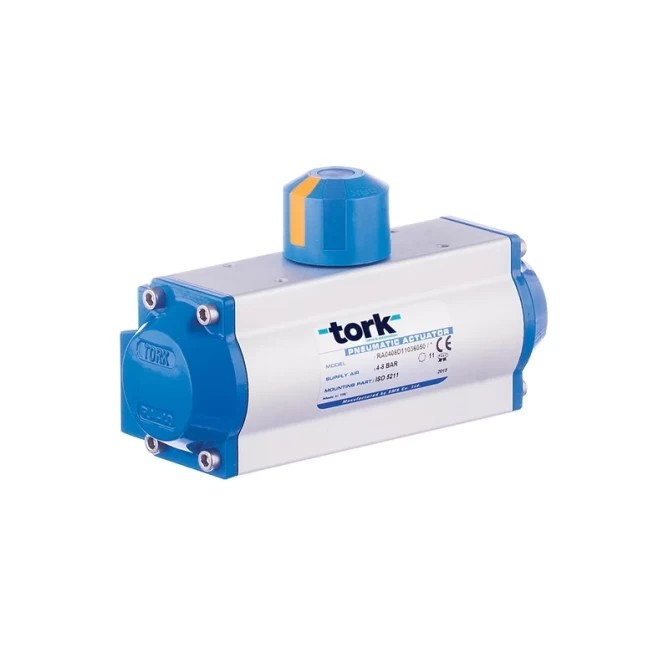

Actionneur pneumatique simple effet TORK RX60 SR (ATEX) pour vannes à boisseau sphérique et vannes papillon en atmosphère explosive. En cas de coupure d’air, le ressort ferme la vanne en toute sécurité. Couple jusqu’à 25,6 Nm, pression de 4 à 8 bar, température de −10 à 80 °C. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Temps d'ouverture/fermeture (s) | 0,33...0,38 s |
| Atex | Oui |
| Couple de torsion | 25 Nm |
| Pression | 4...8 bar |
| Raccordement de vanne ISO5211 | F04/F05/F07 |
| Température | -10...80 °C |
| Poids | 2.00 kg |
TORK RX60 SR est un actionneur pneumatique simple effet (à ressort) de type rack & pinion, avec une course angulaire de 90°, destiné à la commande de vannes à boisseau sphérique et de vannes papillon. La version RX est certifiée pour une utilisation en atmosphère explosible (ATEX) et, en cas de coupure de l’alimentation en air, ramène automatiquement la vanne en position de sécurité grâce à la force du ressort intégré.
L’actionneur RX60 SR est utilisé dans les installations industrielles où sont présents des gaz inflammables ou des poussières combustibles – dans la pétrochimie, l’industrie gazière, les stations de remplissage ou les unités de traitement de liquides inflammables. Il commande des vannes à boisseau sphérique et des vannes papillon en mode tout ou rien comme en mode proportionnel, et convient également aux systèmes de remplissage où il est nécessaire de fermer ou d’ouvrir l’organe de robinetterie de manière sûre et fiable, même en cas de perte d’air comprimé.
Le corps de l’actionneur est en aluminium extrudé anodisé, les couvercles et les pistons sont en aluminium moulé sous pression – la construction résiste à la corrosion, même dans des environnements industriels exigeants. Le réglage des positions de fin de course est possible dans les deux sens sur une plage de ±5°. Le raccordement à la vanne est conforme à la norme ISO 5211 (combinaison de brides F04/F05/F07), ce qui permet de monter l’actionneur sur des vannes à boisseau sphérique et des vannes papillon standard sans modification.
Caractéristiques techniques :
L’actionneur dispose d’un raccordement par bride selon ISO 5211 en combinaison F04/F05/F07, ce qui permet de le monter directement sur des vannes à boisseau sphérique et des vannes papillon standard avec bride et carré d’entraînement correspondants, sans nécessiter de kit de montage supplémentaire.
Il s’agit d’un actionneur simple effet (à ressort) – en cas de perte de pression d’air, le ressort intégré ramène automatiquement la vanne en position de sécurité (ouverte ou fermée, selon la configuration) sans intervention extérieure.
Oui, la version RX est certifiée ATEX (classe de protection II 2GD c T4) et bénéficie d’un indice de protection IP67 ; elle est donc conçue directement pour une installation dans des zones où sont présents des gaz inflammables ou des poussières combustibles.
Les positions de fin de course peuvent être réglées dans les deux sens sur une plage de ±5°. Pour la maintenance, un kit de réparation est disponible, comprenant tous les joints et éléments de palier de l’actionneur.
Le raccordement pour l’électrovanne, le contacteur de fin de course et le positionneur est conforme au standard Namur VDI/VDE 3845 ; il est donc possible d’utiliser des accessoires courants compatibles avec cette norme, et pas uniquement des pièces d’origine TORK.
