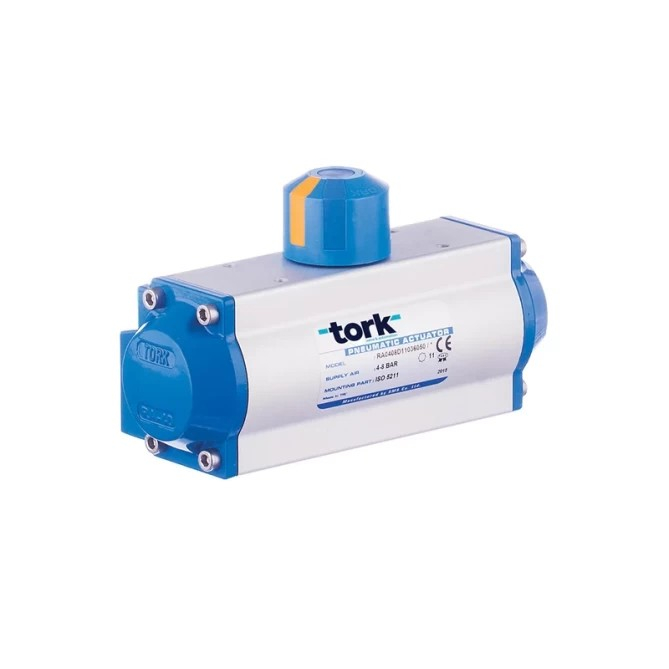

Actionneur pneumatique simple effet TORK RX40SR.11.0405.S10 (version Ex) pour robinets à boisseau sphérique et vannes papillon en atmosphère explosive. Rappel par ressort, indice de protection IP67, pression 4–8 bar, couple 10,3 Nm. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Temps d'ouverture/fermeture (s) | 0,26...0,34 s |
| Atex | Oui |
| Couple de torsion | 10 Nm |
| Pression | 4...8 bar |
| Raccordement de vanne ISO5211 | F03/F04/F05 |
| Température | -10...80 °C |
| Poids | 1.20 kg |
TORK RX40SR.11.0405.S10 est un actionneur pneumatique rotatif simple effet (à rappel par ressort) de type rack-and-pinion, en version Ex (ATEX), destiné à la commande de vannes à boisseau sphérique, de papillons et d’autres robinetteries quart de tour. En cas de coupure de la pression d’air, il ramène la robinetterie dans sa position initiale à l’aide de ressorts intégrés, ce qui est particulièrement utilisé dans les applications de sécurité.
L’actionneur de la série RX est conçu pour les environnements présentant un risque d’explosion (zones avec gaz ou poussières inflammables) – typiquement les chaufferies au gaz, stations de pompage, industries chimique et pétrochimique ou unités de traitement du gaz. Il commande des vannes à boisseau sphérique, des papillons et des robinets à boisseau conique dans des systèmes où, en cas de perte d’air ou de défaillance, un retour de sécurité de la robinetterie en position fermée (ou ouverte) est requis.
Le corps de l’actionneur est en aluminium extrudé, les pistons et les couvercles sont en aluminium moulé sous pression – cette construction résiste à la corrosion même dans des environnements industriels exigeants. Le raccordement à la robinetterie est conforme à la norme ISO 5211, et le raccordement du boîtier de fins de course, du positionneur et de l’électrodistributeur de commande est conforme au standard Namur (VDI/VDE 3845–3847). Les vis de réglage permettent un ajustement fin des positions de fin de course de ±5° dans les deux sens.
Caractéristiques techniques (taille 40 SR, selon le catalogue TORK) :
RX est la version certifiée du servomoteur standard RA pour les environnements présentant un risque d’explosion (ATEX, protection II 2GD c T4, indice de protection IP67). Les couples et les dimensions sont identiques pour les deux versions ; seules la certification et la protection diffèrent.
Grâce aux ressorts intégrés, l’actionneur ramène automatiquement la robinetterie en position de sécurité (généralement fermée) en cas d’interruption de l’alimentation en air. C’est la principale raison pour laquelle les actionneurs simple effet sont choisis pour les applications de sécurité.
Le raccordement à la robinetterie est conforme à la norme ISO 5211 (bride F03/F04/F05), ce qui permet un montage direct sur les vannes à boisseau sphérique et les papillons avec raccordement ISO standard, sans nécessité d’adaptation.
Oui, le raccordement du boîtier de fins de course et du positionneur est conforme au standard Namur (VDI/VDE 3845/3846), tout comme le raccordement de l’électrodistributeur de commande (VDI/VDE 3847). Ces composants peuvent être ajoutés sans modification de l’actionneur.
