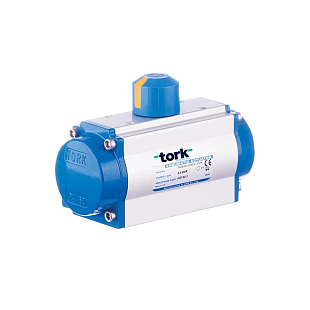

Le TORK RX60DA.11.0507 est un actionneur pneumatique certifié ATEX (à crémaillère et pignon) destiné à la commande de vannes à boisseau sphérique et de vannes papillon en atmosphère explosive. Couple de 39 Nm à 6 bar, indice de protection IP67, température de −20 à 80 °C. Plus d'informations
Rupture de stock - peut être demandé
| Temps d'ouverture/fermeture (s) | 0,22...0,26 s |
| Couple de torsion | 39 Nm |
| Raccordement de vanne ISO5211 | F04/F05/F07 |
| Température du fluide | -10...80 °C |
| Poids | 4.90 kg |
TORK RX60DA.11.0507 est un actionneur pneumatique quart de tour de type rack & pinion (à piston et crémaillère) en version pour atmosphères explosibles ATEX. Il sert à la commande automatique de vannes à boisseau sphérique, de vannes papillon et d’autres robinetteries quart de tour au moyen d’air comprimé, aussi bien en mode on/off qu’en régulation proportionnelle.
L’actionneur RX60DA est utilisé dans les installations où il est nécessaire de manœuvrer des robinetteries sur des tuyauteries transportant des gaz inflammables, des vapeurs ou des poussières – typiquement dans l’industrie chimique et pétrochimique, sur les réseaux de gaz, dans la production et la distribution de GPL ou dans les installations présentant un risque d’atmosphère explosive. Il commande des vannes à boisseau sphérique et des vannes papillon en fonctionnement on/off comme en régulation proportionnelle.
Grâce à la certification ATEX II 2GD c T4, il convient aux zones où un actionneur standard non antidéflagrant ne peut pas être utilisé, tout en conservant les mêmes dimensions et les mêmes couples que la série standard RA.
Le corps de l’actionneur ainsi que les couvercles sont en aluminium moulé sous pression/extrudé, résistant à la corrosion. L’arbre est en acier nickelé ou inoxydable. Le raccordement à la robinetterie est conforme à la norme ISO 5211 / DIN 3337, plus précisément avec bride F04/F05/F07 selon la configuration de l’entraînement carré de 11 mm et des brides Ø50/Ø70.
Le raccordement de l’électrodistributeur, du fin de course et du positionneur est réalisé selon le standard Namur VDI/VDE 3845, ce qui permet un montage facile des accessoires courants.
La course peut être réglée dans les deux sens (position ouverte et fermée) dans une plage de ±5 %. Selon le fabricant, l’actionneur double effet (DA) peut être facilement converti en simple effet par ajout d’un kit de ressorts.
Caractéristiques techniques :
L’actionneur est conçu pour les robinetteries quart de tour – vannes à boisseau sphérique, vannes papillon et autres vannes avec raccordement selon ISO 5211/DIN 3337, plus précisément brides F04/F05/F07.
Oui, l’actionneur est certifié ATEX II 2GD c T4 et bénéficie d’un indice de protection IP67 ; il est donc destiné à une utilisation dans des zones présentant un risque d’explosion de gaz comme de poussières.
Le raccordement de l’électrodistributeur, du fin de course et du positionneur est réalisé selon le standard Namur VDI/VDE 3845 ; il est donc possible d’utiliser les accessoires courants conformes à cette norme.
Oui, le fabricant indique que les actionneurs double effet peuvent être facilement convertis en simple effet par ajout d’un kit de ressorts.
L’actionneur bénéficie d’un indice de protection IP67 et est conçu pour fonctionner à une température ambiante comprise entre −20 °C et 80 °C.
