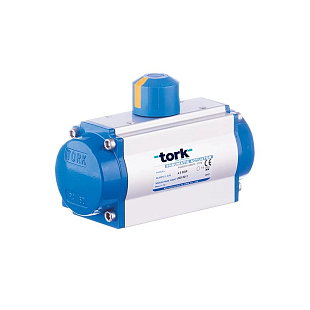

L’actionneur pneumatique TORK RX40.DA est un actionneur rotatif double effet destiné à la commande de vannes à boisseau sphérique et de vannes papillon en environnement ATEX. Corps en aluminium, indice de protection IP67, couple de 15 Nm à 6 bar. Plus d'informations
Rupture de stock - peut être demandé
| Temps d'ouverture/fermeture (s) | 0,52...0,63 s, 0,22...0,26 s |
| Couple de torsion | 15 Nm |
| Raccordement de vanne ISO5211 | F03/F04/F05 |
| Température du fluide | -10...80 °C |
| Poids | 4.90 kg |
TORK RX40.DA est un actionneur pneumatique rotatif double effet (actionneur à crémaillère et pignon) en version pour atmosphères explosibles. Il sert à commander des vannes à boisseau sphérique, des vannes papillon ou des clapets CVC en mode on/off. L’actionneur est certifié selon ATEX et convient aux zones présentant des gaz ou des poussières.
Le RX40.DA est installé dans des exploitations où il existe un risque d’explosion de gaz ou de poussières – industrie chimique et pétrochimique, industrie gazière, stations-service, unités de traitement des carburants et environnements similaires nécessitant une certification ATEX des équipements. Il commande aussi bien des vannes à boisseau sphérique que des vannes papillon avec raccordement standard ISO 5211, généralement en combinaison avec une électrovanne NAMUR, un fin de course ou un positionneur.
Grâce à son indice de protection IP67 et à son corps en aluminium résistant à la corrosion, il convient également aux installations extérieures et aux environnements plus humides.
Le corps et les pistons sont en aluminium moulé sous pression, résistant à la corrosion. Le raccordement à la robinetterie est conforme à la norme ISO 5211, tandis que le raccordement du fin de course, du positionneur et de l’électrovanne est réalisé selon la norme NAMUR VDI/VDE 3845. Le réglage de la course (butée) est possible dans les deux sens sur une plage de ±5 %.
Paramètres techniques :
Le raccordement à la robinetterie (vanne à boisseau sphérique, vanne papillon) est conforme à la norme ISO 5211 avec bride de butée F03, F04 ou F05. Le montage sur l’axe de la vanne s’effectue au moyen d’un adaptateur carré ou ovale.
La série RX est certifiée ATEX (classe II 2GD c T4) et est destinée aux environnements présentant un risque d’explosion de gaz et de poussières. Le catalogue mentionne également une version RXM pour des températures extrêmement basses jusqu’à −60 °C.
En tant qu’actionneur double effet (DA), il nécessite une électrovanne 5/2 à raccordement NAMUR selon VDI/VDE 3845. La vanne peut être montée directement sur le corps de l’actionneur sans nécessiter de tuyauterie externe.
Le kit de maintenance (repair) comprend tous les joints et éléments de palier du piston et du pignon (joints toriques, paliers du piston et du pignon). Les autres pièces – corps, piston, ressorts, vis – se commandent séparément selon le plan d’atelier.
Oui, l’actionneur permet un réglage fin des butées de fin de course dans les deux sens sur une plage de ±5 %, ce qui permet d’ajuster avec précision la position ouverte et fermée directement sur la robinetterie.
