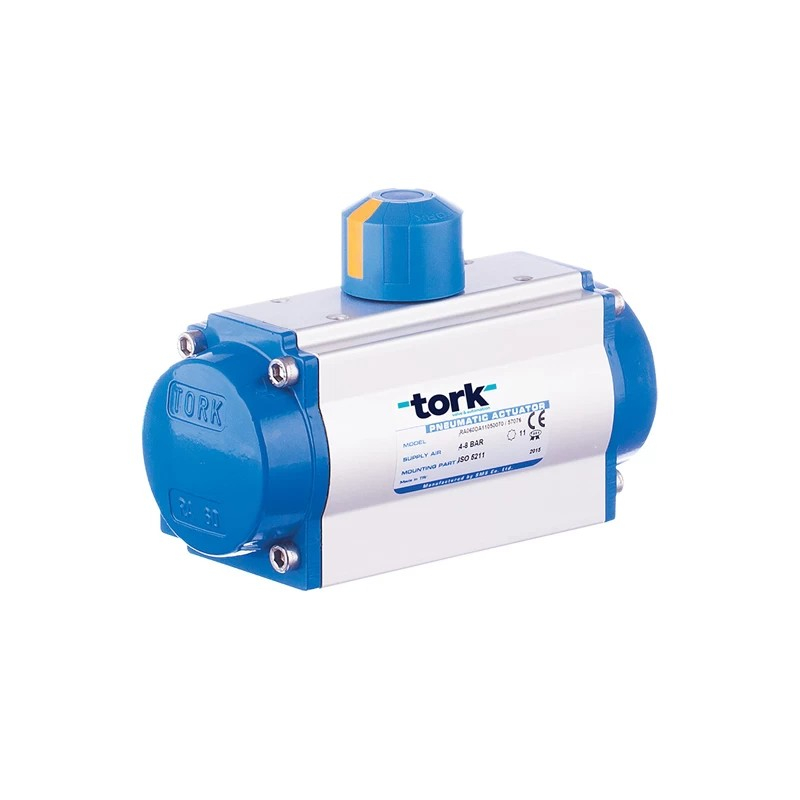

Le TORK T-RX100.DA17 est un actionneur pneumatique double effet en exécution antidéflagrante pour vannes à boisseau sphérique et vannes papillon, commandé par air comprimé. Couple de 168 Nm à 6 bar, indice de protection IP67. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Temps d'ouverture/fermeture (s) | 0,52...0,63 s |
| Couple de torsion | 168 Nm |
| Raccordement de vanne ISO5211 | F07/F10 |
| Température | -10...80 °C |
| Poids | 6.00 kg |
TORK T-RX100.DA17 est un actionneur pneumatique rotatif double effet (rack & pinion) en version pour atmosphères explosibles (Exproof). Il commande des vannes à boisseau sphérique, des vannes papillon et des robinets à boisseau au moyen d’air comprimé admis alternativement dans les deux chambres de l’actionneur – la rotation de 90° s’effectue ainsi dans les deux sens, sans ressort.
L’actionneur se monte sur des vannes à boisseau sphérique, des vannes papillon ou des robinets à boisseau dans des installations industrielles où une commande à distance de la robinetterie par air comprimé est requise. Grâce à sa certification pour atmosphères explosibles, il convient aux installations comportant des zones à risque d’explosion de gaz ou de poussières – typiquement les chaufferies gaz, les stations de pompage, ainsi que les industries chimique et pétrochimique. Le raccordement à la vanne est conforme à la norme ISO 5211, ce qui permet de monter l’actionneur sur des vannes à boisseau sphérique et des vannes papillon standard avec entraînement carré ou fixation par bride.
L’actionneur nécessite une alimentation en air comprimé à une pression de 4 à 8 bar. Le raccordement de l’électrovanne, du fin de course et du positionneur est réalisé selon le standard Namur (VDI/VDE 3845), ce qui permet d’ajouter facilement des accessoires, y compris d’autres fabricants. La course (rotation) peut être réglée dans les deux sens dans une plage de ±5°.
Caractéristiques techniques :
L’actionneur dispose d’un raccordement par bride selon ISO 5211 (F07/F10) et d’un carré de 17 mm ; il est donc compatible avec les vannes à boisseau sphérique et les vannes papillon standard de même taille de différents fabricants.
La version RX est certifiée pour fonctionner dans des atmosphères explosibles de gaz et de poussières (zones selon ATEX) et bénéficie d’un indice de protection IP67. La version standard RA ne peut pas être utilisée dans ces zones.
Oui, les paramètres techniques (couple, pression, raccordement) sont identiques à ceux de la version standard RA. Toutefois, le surcoût lié à la certification ATEX n’est généralement pas justifié pour des installations sans risque d’explosion.
Le raccordement de l’électrovanne, du fin de course et du positionneur est réalisé selon le standard Namur (VDI/VDE 3845), ce qui permet d’ajouter un boîtier de fins de course, un positionneur électropneumatique ou une commande manuelle pour les situations d’urgence.
