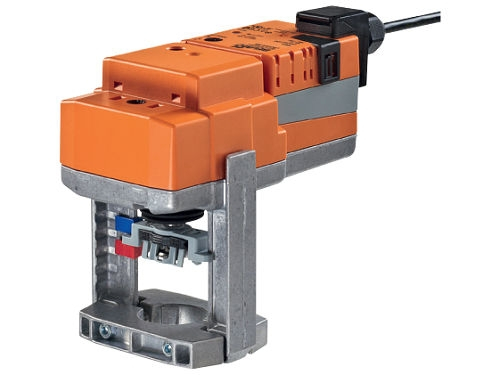

Servomoteur linéaire Belimo LV24A-SR-TPC pour vannes 2 voies et 3 voies. Commande analogique DC 2–10 V, force 500 N, course 15 mm. Alimentation 24 V AC/DC, IP54. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Alimentation | 24 VDC, 24 VCA |
| Commande | 0...10 V |
| Course | 20 mm |
| Fonction d'urgence | Non |
| Force de levage | 500 N |
| Poids | 1.50 kg |

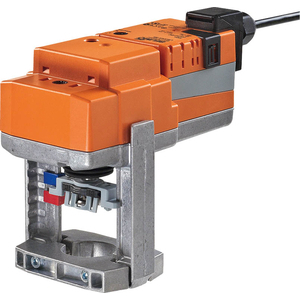

Pour ce produit, nous proposons le service de montage de l’actionneur avec la vanne. Plus d’informationsL’actionneur linéaire Belimo LV24A-SR-TPC est un actionneur analogique linéaire pour vannes à siège Belimo à deux et trois voies. Il commande la position de la vanne selon un signal d’entrée DC 2–10 V et s’utilise dans les systèmes de chauffage, de ventilation et de climatisation.
L’actionneur est conçu pour des installations fixes dans les systèmes de chauffage, de ventilation et de climatisation, par exemple pour la régulation du débit d’eau de chauffage à travers des vannes à siège Belimo dans les sous-stations d’échange, les locaux techniques de traitement d’air ou au pied des colonnes montantes. Il n’est pas destiné à une installation extérieure exposée directement à la pluie, à la neige ou au rayonnement solaire, ni à une utilisation dans les avions ou autres moyens de transport.
L’actionneur se monte directement sur le col de la vanne à l’aide d’un étrier profilé et peut être orienté à 360° sur le col. La course peut être ajustée à l’aide d’une clé Allen de 4 mm insérée dans la partie supérieure de l’actionneur. En cas de coupure d’alimentation ou d’intervention de maintenance, l’actionneur peut être manœuvré manuellement en appuyant sur le bouton qui désaccouple le réducteur et permet le déplacement manuel de la tige ; ce bouton peut être verrouillé dans cette position.
L’actionneur est protégé contre les surcharges, il ne nécessite donc pas de fins de course mécaniques et s’arrête automatiquement en butée. La plage de course se règle automatiquement lors de la première mise sous tension : l’actionneur vérifie alors lui-même les deux positions extrêmes et adapte en conséquence le signal de commande ainsi que le signal de retour. Un indicateur mécanique de position sur le support signale ensuite en continu la position actuelle de la vanne.
Caractéristiques techniques :
L’actionneur est conçu pour être associé aux vannes à siège Belimo au moyen d’un étrier profilé. Nous recommandons de vérifier la combinaison exacte entre l’actionneur et le type de vanne avant la commande, idéalement avec un représentant commercial de bola.cz.
Le montage et le raccordement électrique doivent être réalisés par une personne disposant de la qualification électrotechnique appropriée. L’alimentation 24 V doit être fournie via un transformateur de séparation de sécurité.
Oui. En appuyant sur le bouton situé sur le corps de l’actionneur, le réducteur est désaccouplé et la tige peut être tournée manuellement ; le bouton peut être verrouillé dans cette position jusqu’à ce que vous le relâchiez à nouveau.
Non. Lors de la première mise sous tension, une adaptation automatique de la plage de course est effectuée. Cette adaptation peut ensuite être relancée manuellement à tout moment à l’aide du bouton situé sur le corps de l’actionneur.
Oui, le LV24A-SR-TPC remplace l’ancien modèle NVD 24-SR.
