L'actionneur rotatif est conçu pour le contrôle modulé des vannes papillon dans les systèmes CVC. Il offre un contrôle flexible avec la possibilité de deux signaux différents – DC 0…10 V ou 0…20 V. Grâce à une installation simple et une haute fiabilité, il est adapté aux applications commerciales et industrielles.

Fonctions principales

• Alimentation : AC 24 V / DC 24 V
• Signaux de commande : DC 0…10 V ou 0…20 V (commande de phase)
• Couple de l'actionneur : 30 Nm
• Angle de rotation : mécaniquement limité à 95°
• Temps de fonctionnement : 135 s ± 15 s

Caractéristiques

• Protection contre les surcharges, sans besoin d'interrupteurs de fin de course
• Commande manuelle par bouton avec retour automatique
• Synchronisation avec une tolérance de ±5 %
• Indice de protection IP54
• Température de fonctionnement : –30 à +50 °C

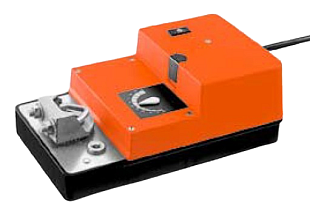

L'actionneur GM24-SR est conçu pour un fonctionnement sans entretien et est idéal pour les applications exigeantes nécessitant un contrôle modulé précis des vannes.
