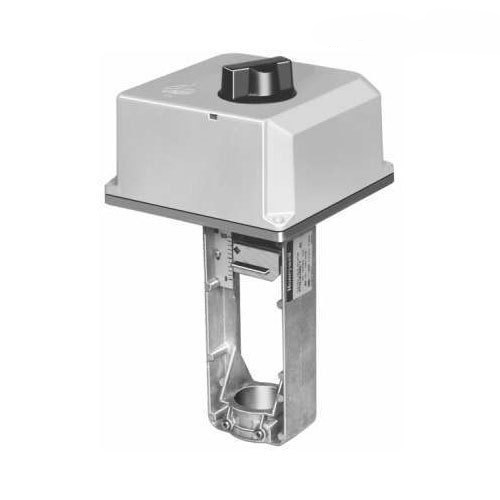

Le servomoteur électrique linéaire est adapté pour une régulation à trois positions avec une course de 38 mm et une force de 1800N. Il est utilisé dans les applications de chauffage, de ventilation et de climatisation. Le modèle n'a pas de ressort de rappel, mais est équipé d'un bouton de commande manuel qui permet de fermer la vanne en cas de coupure de courant. Lors du rétablissement de l'alimentation, le bouton manuel se déverrouille automatiquement.

Les servomoteurs sont équipés d'une fonction de suppression, où le servomoteur passe en position complètement ouverte ou complètement fermée après réception du signal.

Caractéristiques :

• Bouton pour commande manuelle
• Position réglable en cas de coupure de courant
• Le système de commande est réversible
• Indication de position par une plaque graduée
• Température du fluide 150 °C
• Tension d'alimentation 24 VAC
• Force sur la tige 1800 N
• Course 38 mm
• Signal d'entrée 0...10 V
• Butées de fin de course limitant la force
• Temps de fonctionnement 3,5 min
• Approuvé selon DIN EN 14597 (jusqu'à une température de 130 °C) en combinaison avec des vannes Honeywell appropriées

pour les séries de vannes : V5011, V5013, V5016A, V5025, V5049, V5050, V5328, V5329

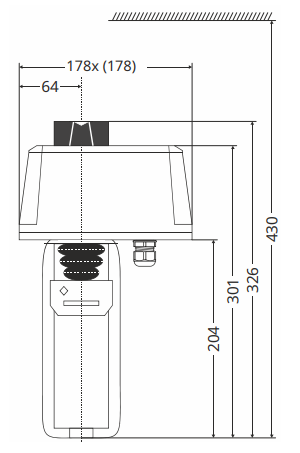

Dimensions :

Câblage électrique :

Interrupteurs auxiliaires :
