L’actionneur NovoCon ChangeOver6 Flexible (003Z8522) commande la vanne 6 voies Danfoss ChangeOver6 pour la commutation entre le chauffage et le refroidissement dans les systèmes à 4 tubes. Câble à extrémité libre, alimentation 24 V AC/DC, IP53. Plus d'informations
Rupture de stock - peut être demandé
| Alimentation | 24 VCA |
| Couple de torsion | 10 Nm |
| Indice de protection IP | IP 53 |
| Longueur du câble | 1,5 m |
| Poids | 0.73 kg |

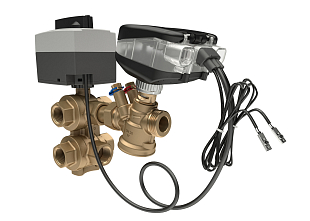

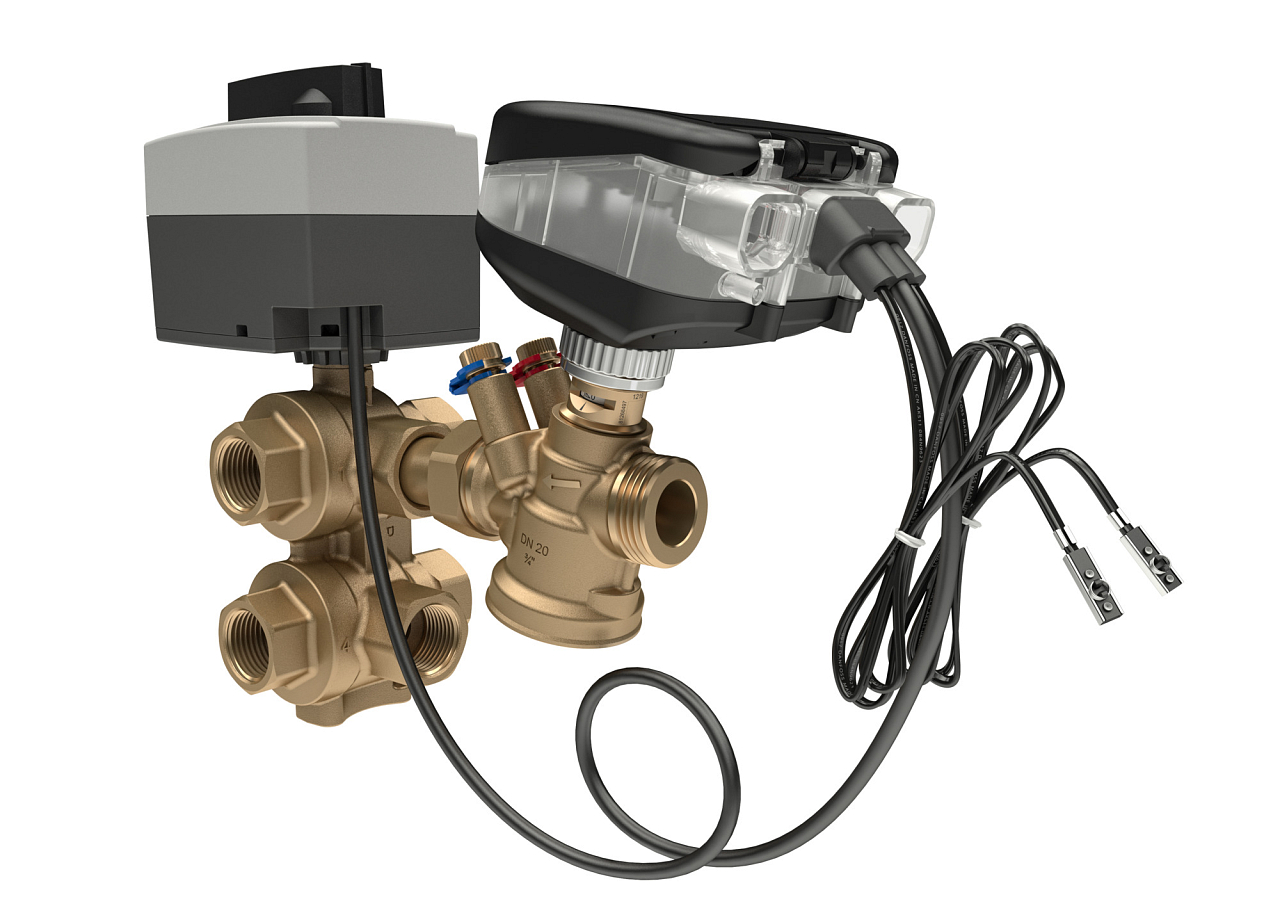

Danfoss NovoCon ChangeOver6 Flexible (003Z8522) est un servomoteur électrique pour vanne à boisseau sphérique 6 voies ChangeOver6, qui commute le débit entre le circuit de chauffage et le circuit de refroidissement dans les systèmes hydrauliques à 4 tubes. La version Flexible est équipée d’un câble à extrémité libre (4 × 0,5 mm², longueur 1,5 m) pour un raccordement direct au système de régulation ou à la GTB/BMS, sans nécessiter de connecteur propriétaire Danfoss.
Le NovoCon ChangeOver6 Flexible est destiné aux bâtiments équipés de réseaux de chauffage et de refroidissement à 4 tubes, dans lesquels une unité terminale – ventilo-convecteur (FCU) avec un seul échangeur ou panneau rayonnant de plafond – doit être alimentée à la fois en eau chaude et en eau glacée via une vanne 6 voies commune. Le servomoteur commute la vanne entre le mode chauffage et le mode refroidissement à l’aide d’un seul signal de commande. La vanne elle-même ne régule pas le débit – pour moduler le débit sur les circuits de chauffage et de refroidissement, une vanne indépendante de la pression Danfoss AB-QM avec servomoteur modulant est nécessaire.
Le fil gris de retour d’information informe en continu le système de régulation de la position de la vanne au moyen de niveaux de tension de 1,0 à 8,5 V – le servomoteur distingue six états, y compris les phases de transition entre chauffage et refroidissement. Trois voyants LED affichent l’état en temps réel : les voyants orange signalent le sens de rotation, le voyant vert confirme le fonctionnement normal, et le voyant rouge avertit d’une vanne bloquée ou d’une rupture de ligne. Afin de limiter le risque de grippage de la sphère en cas d’inactivité prolongée, le système NovoCon® S effectue par défaut une rotation partielle automatique de la vanne une fois tous les 7 jours.
Caractéristiques techniques – servomoteur NovoCon ChangeOver6 Flexible (003Z8522) :
La version Flexible (003Z8522) est équipée d’un câble à extrémité libre (4 × 0,5 mm², longueur 1,5 m), qui peut être raccordé directement au système de régulation ou à la GTB/BMS. Le NovoCon ChangeOver6 standard (003Z8520) se raccorde au servomoteur NovoCon® S par un câble enfichable de 1 m avec cinq conducteurs. La version Energy (003Z8521) est également enfichable et comprend en plus deux sondes de température à applique PT1000 pour la mesure de la température du fluide.
Le signal de commande CO6 sur le fil blanc fonctionne avec quatre valeurs clés : 1,0 V = arrêt du mouvement, 2,5 V = position refroidissement, 5,5 V = fermeture, 8,5 V = position chauffage. Le signal de retour sur le fil gris renvoie ensuite au système de régulation l’information sur la position actuelle selon six états : 1,0 V = mouvement impossible, 2,5 V = refroidissement, 4,0 V = transition refroidissement→chauffage, 5,5 V = fermeture, 7,0 V = transition chauffage→refroidissement, 8,5 V = chauffage.
Oui. La vanne ChangeOver6 avec servomoteur sert exclusivement à rediriger le débit entre le circuit de chauffage et le circuit de refroidissement – elle ne régule pas elle-même le débit. Afin d’éviter des débits excessifs et une baisse du rendement de la chaudière ou du groupe frigorifique, il est nécessaire de moduler le débit à l’aide d’une vanne indépendante de la pression Danfoss AB-QM avec servomoteur modulant (AME 110NL ou NovoCon® S). La perte de charge initiale de l’ensemble ChangeOver6 + AB-QM DN 15 est d’environ 23,3 kPa.
Par défaut, NovoCon® S effectue automatiquement une rotation partielle de la vanne une fois tous les 7 jours, ce qui réduit le risque de grippage de la sphère dû à la qualité de l’eau. Dans les systèmes sans fonction automatique, le grippage peut être évité manuellement : en basculant le signal de commande sur la valeur opposée pendant 60 secondes maximum, la vanne tourne de 45° jusqu’à la position de débit nul, sans commuter entre chauffage et refroidissement.
La commande manuelle est possible, mais exclusivement à des fins de maintenance et uniquement lorsque le servomoteur n’est pas sous tension. Si la commande manuelle était utilisée alors que l’alimentation est présente, le servomoteur reviendrait automatiquement en position finale commandée électriquement après relâchement. Le servomoteur permet également la fermeture complète de la vanne en mode maintenance (sans fuite jusqu’à 8 bars), ce qui évite d’avoir à installer quatre vannes d’arrêt séparées.
