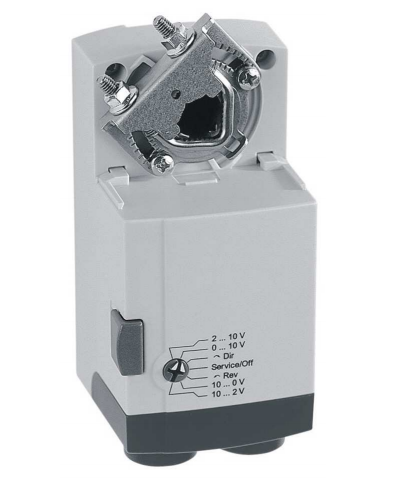

Actionneur à volet Honeywell Smart Act N10230-2POS sans ressort de rappel pour contrôle continu ou régulation 3/2 points.

L'actionneur à volet permet la régulation pour :

• Unités VAV
• Volets de ventilation
• Volets d'aération, persiennes

Caractéristiques :

• Réglage manuel (grâce à l'embrayage)
• Réglage des positions finales - mécaniquement
• Capot amovible pour connexion directe
• Installation possible dans toutes les positions
• Commutateur entre régulation continue ou 3/2 points

Description de l'appareil :

1) Adaptateur d'arbre universel

2) Butées mécaniques

3) Bouton d'embrayage

4) Sélecteur de modes

5) Capot amovible

6) Console de montage

Modes de fonctionnement :

Avec le sélecteur de modes, vous pouvez régler le servomoteur sur l'un des 3 modes :

• Mode 2 points
• Service / Arrêt

Mode 2 points	Service / Arrêt

Réglage de la rotation :

Avec deux butées réglables, vous pouvez ajuster l'angle de rotation selon vos besoins. (Les butées mécaniques doivent être solidement et en toute sécurité fixées)

Pour une fermeture étanche des volets, l'adaptateur d'arbre a une rotation totale allant jusqu'à 95°.

Dimensions :

(Les dimensions sont en mm)
