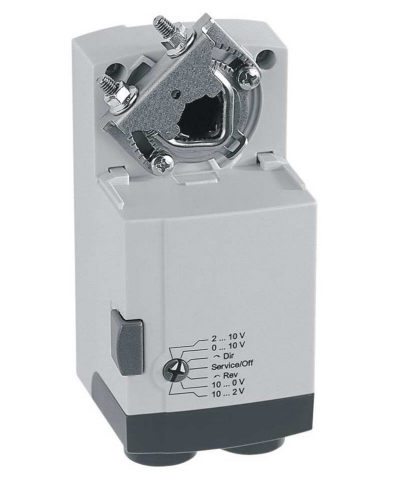

Servomoteur à clapet Honeywell Smart Act N0524 sans ressort de rappel pour commande continue ou régulation à 3/2 points.

Le servomoteur à clapet permet la régulation pour :

• Unités VAV
• Clapets de ventilation
• Clapets de ventilation, persiennes

Caractéristiques :

• Réglage manuel (grâce à l'embrayage)
• Réglage des positions finales - mécaniquement
• Capot amovible pour connexion directe
• Installation possible dans toutes les positions
• Commutateur entre régulation continue ou à 3/2 points

Description de l'appareil :

1) Adaptateur d'arbre universel

2) Butées mécaniques

3) Bouton d'embrayage

4) Sélecteur de modes

5) Capot amovible

6) Console de montage

Modes de fonctionnement :

À l'aide du sélecteur de modes, vous pouvez régler le servomoteur sur l'un des 3 modes :

• Mode 2 points
• Service / Arrêt

Mode 2 points	Service / Arrêt

Réglage de la rotation :

À l'aide de deux butées réglables, vous pouvez ajuster l'angle de rotation selon vos besoins. (Les butées mécaniques doivent être solidement et en toute sécurité fixées)

Pour une fermeture étanche des clapets, l'adaptateur d'arbre a une rotation totale allant jusqu'à 95°.

Dimensions :

(Les dimensions sont en mm)
