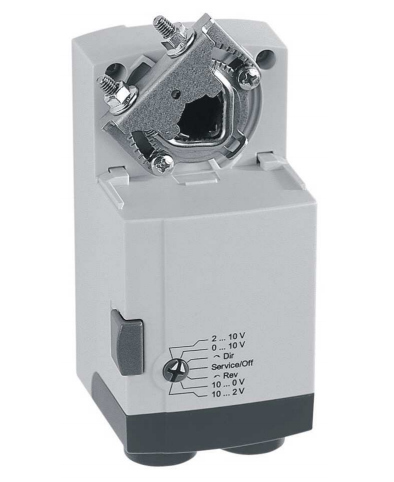

Actionneur à clapet Honeywell Smart Act N05010 sans ressort de rappel pour un contrôle continu ou une régulation à 3/2 points.

L'actionneur à clapet permet la régulation pour :

• Unités VAV
• Clapets de ventilation
• Clapets de ventilation, persiennes

Caractéristiques :

• Réglage manuel (grâce à l'embrayage)
• Réglage des positions finales - mécaniquement
• Capot amovible pour connexion directe
• Installation possible dans toutes les positions
• Commutateur entre régulation continue ou à 3/2 points

Description de l'appareil :

1) Adaptateur d'arbre universel

2) Butées mécaniques

3) Bouton d'embrayage

4) Sélecteur de modes

5) Capot amovible

6) Console de montage

Modes de fonctionnement :

À l'aide du sélecteur de modes, vous pouvez régler l'actionneur dans l'un des 3 modes :

• Contrôle continu
• Mode 3/2 points
• Service / Arrêt

Contrôle continu	3/2-Points	Service / Arrêt

Réglage de la rotation :

À l'aide de deux butées réglables, vous pouvez ajuster l'angle de rotation selon vos besoins. (Les butées mécaniques doivent être solidement et en toute sécurité fixées)

Pour une fermeture étanche des clapets, l'adaptateur d'arbre a une rotation totale allant jusqu'à 95°.

Interrupteurs de fin de course internes :

(Pour la variante N05010-SW2)

Les interrupteurs de fin de course internes A et B fonctionnent comme des commutateurs qui s'activent lorsque l'adaptateur d'arbre tourne à la position 5° et 85°
