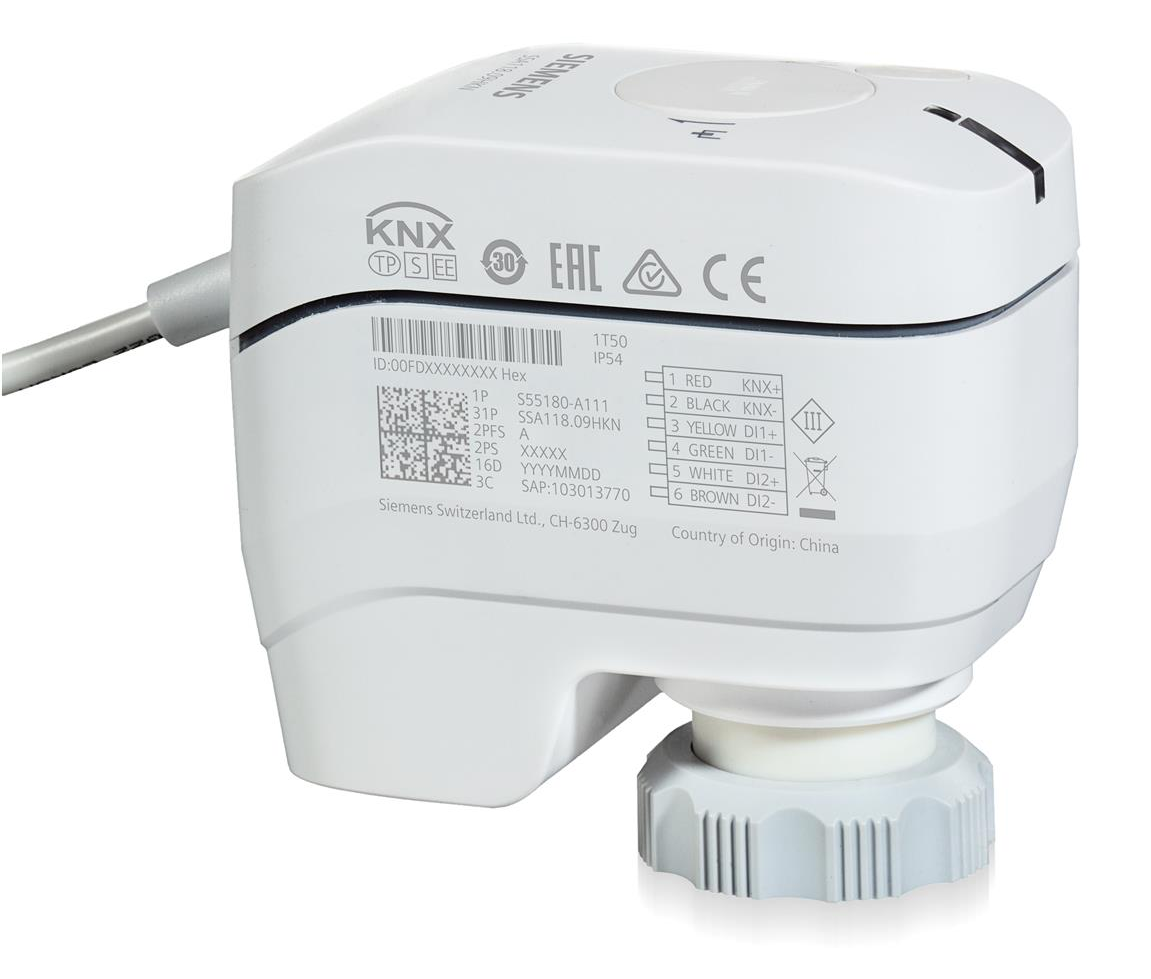

Servomoteur à levier Siemens SSA 118.09HKN

Servomoteur à levier Siemens SSA 118.09HKN

SIEMENS
  • Code produit: SSA118.09HKN
  • EAN : 4047625009960
  • Code fabricant: SSA118.09HKN
  • Garantie: 2 years

Servomoteur à course Siemens SSA118.09HKN avec communication à distance KNX pour le chauffage par radiateurs, les systèmes VAV, les applications fancoil et le refroidissement par plafond. Plus d'informations

  • Disponibilité

    Rupture de stock - peut être demandé

  • Rupture de stock
Prix hors TVA € 152,72
Prix TTC € 184,79
+

Paramètres et catalogues

Alimentation 24 VDC
Course 1,2...6,5 mm
Fonction d'urgence Non
Longueur du câble 1,5 m
Poids 0.24 kg

Actionneur électromoteur SSA118.09HKN avec communication à distance KNX est adapté pour les vannes de radiateur (VEN, VDN, VUN, M30x1,5 d'autres fabricants), les vannes combinées PICV DN 10-32 (VPP46.., VPI46..), les vannes MiniCombi (VPD, VPE) et les petites vannes à boisseau sphérique (VD1..CLC).

Il est utilisé dans les systèmes de chauffage par radiateur, de refroidissement par plafond, d'applications VAV et de fancoil. Grâce à la communication à distance KNX en mode S, l'actionneur reçoit des instructions du régulateur de température de la pièce. L'actionneur peut régler la vanne à n'importe quelle position entre deux valeurs limites paramétrables. L'actionneur dispose de deux entrées sans potentiel. Il est possible de connecter plusieurs actionneurs en parallèle.

Si la vanne n'a pas été utilisée pendant longtemps, le servomoteur l'active une fois par semaine pour qu'elle s'ouvre complètement puis se referme. Cela permet de prévenir le grippage de la vanne. L'installation de l'actionneur est très simple. Si l'actionneur ne charge aucune application après le démarrage, il s'ouvre automatiquement de 25 % après l'auto-calibration.

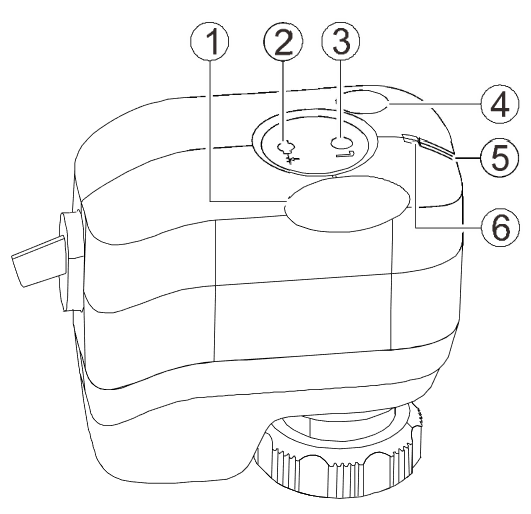

1. Capot de protection pour le contrôle manuel. Il s'ouvre avec un tournevis.

2. Bouton pour activer/désactiver le contrôle manuel.

3. Réglage manuel à l'aide d'une clé hexagonale.

4. Bouton de programmation KNX

5. Indicateur LED de position

6. Indicateur LED de communication KNX

Paramètres, modes

  • Mode de protection de la vanne
  • Mode forcé
  • Mode estival
  • Transmission et surveillance de la position actuelle
  • Limitation de la valeur de commande maximale
  • Adaptation aux caractéristiques de la vanne
  • Définition et transmission de la valeur de déclenchement maximale

Sur le corps de l'actionneur se trouvent deux indicateurs LED, l'un pour la position et l'autre pour la communication KNX. L'indicateur de mouvement s'allume en vert ou en rouge. Un voyant vert clignotant indique l'auto-calibration ou le fonctionnement de l'actionneur, une lumière constante indique que l'actionneur a atteint la position finale et s'éteint après quelques secondes. Un voyant rouge constant signifie une erreur et reste allumé. Un clignotement alterné de lumière verte et rouge indique un contrôle manuel. L'indicateur de communication KNX s'allume en vert, jaune et rouge. Une lumière verte constante signifie que le test de connexion a été réussi. Une lumière jaune clignotante à courts intervalles signifie que les réglages d'usine sont en cours de restauration, un intervalle plus long indique l'attente de connexion. Un voyant rouge constant signifie que l'appareil est en cours d'adressage/programmation, un clignotement à court intervalle indique que la connexion de l'actionneur a échoué, et un intervalle plus long signifie qu'une erreur s'est produite et qu'un reset de l'alimentation est nécessaire.

Caractéristiques :

  • Tension 24 VDC
  • Force de positionnement 100 N
  • Temps de positionnement 20 s/mm
  • Communication KNX M-Mode
  • Câble de connexion 1,5 m
  • 2 entrées sans potentiel pour contact de fenêtre et contact de condensation/présence
