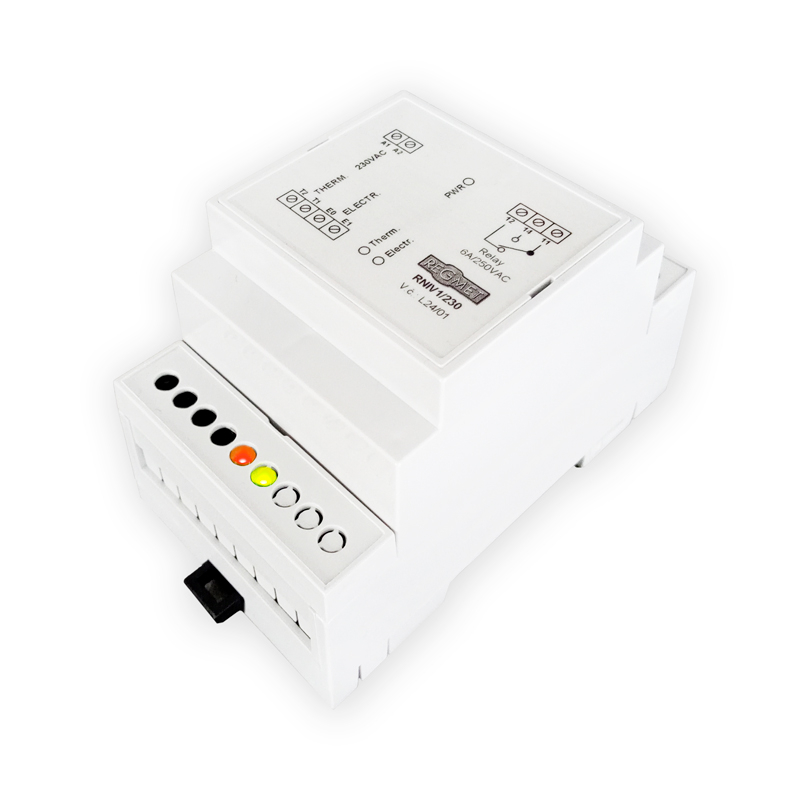

Le relais d'évaluation RNIV1 est conçu pour surveiller le niveau de liquides conducteurs et la température à l'aide d'électrodes conductrices et d'un fusible thermique ou d'un thermistor PTC. Cet appareil est adapté comme remplacement fonctionnel du modèle NIV 101/A de la société Wilo et est conçu pour combiner les deux types d'entrées en un seul contact de sortie de relais. Il est conçu pour s'éteindre automatiquement en cas de baisse du niveau du liquide ou de surchauffe du moteur, ce qui est indiqué par des diodes LED. Le RNIV1 permet une installation facile sur le rail DIN TS35 et est compatible avec une tension d'alimentation de 24 VDC.

Caractéristiques principales :

• Entrées pour électrodes conductrices et fusible thermique/thermistor PTC.
• Un contact de relais commutable sans potentiel.
• Indication de l'état par des diodes LED : jaune (niveau), rouge (température).
• Tension d'alimentation 24 VDC
• Montage sur rail DIN TS35 pour une installation facile.
• Consommation max. 0,5VA, délai d'environ 2s.
• Durée de vie d'au moins 20 x 10^6 cycles.
• Température de fonctionnement de -10 à 50°C, humidité de 10 à 95%RH sans condensation.
• Degré de protection du boîtier IP40, bornier IP20.

Installation et connexion :

• Il est recommandé de se familiariser soigneusement avec le manuel avant l'installation et la connexion.
• Les câbles des électrodes et d'alimentation doivent être posés séparément.
• L'utilisation d'un câble coaxial pour les câbles des électrodes est optimale, avec une longueur maximale de 20m.
