Paramètres et catalogues

Alimentation	24 VDC, 24 VAC
Commande	Modbus
Contact auxiliaire	Non
Course	5,5 mm
Fonction d'urgence	Non
Poids	0.68 kg

Fiche catalogue fr télécharger

Télécharger le PDF

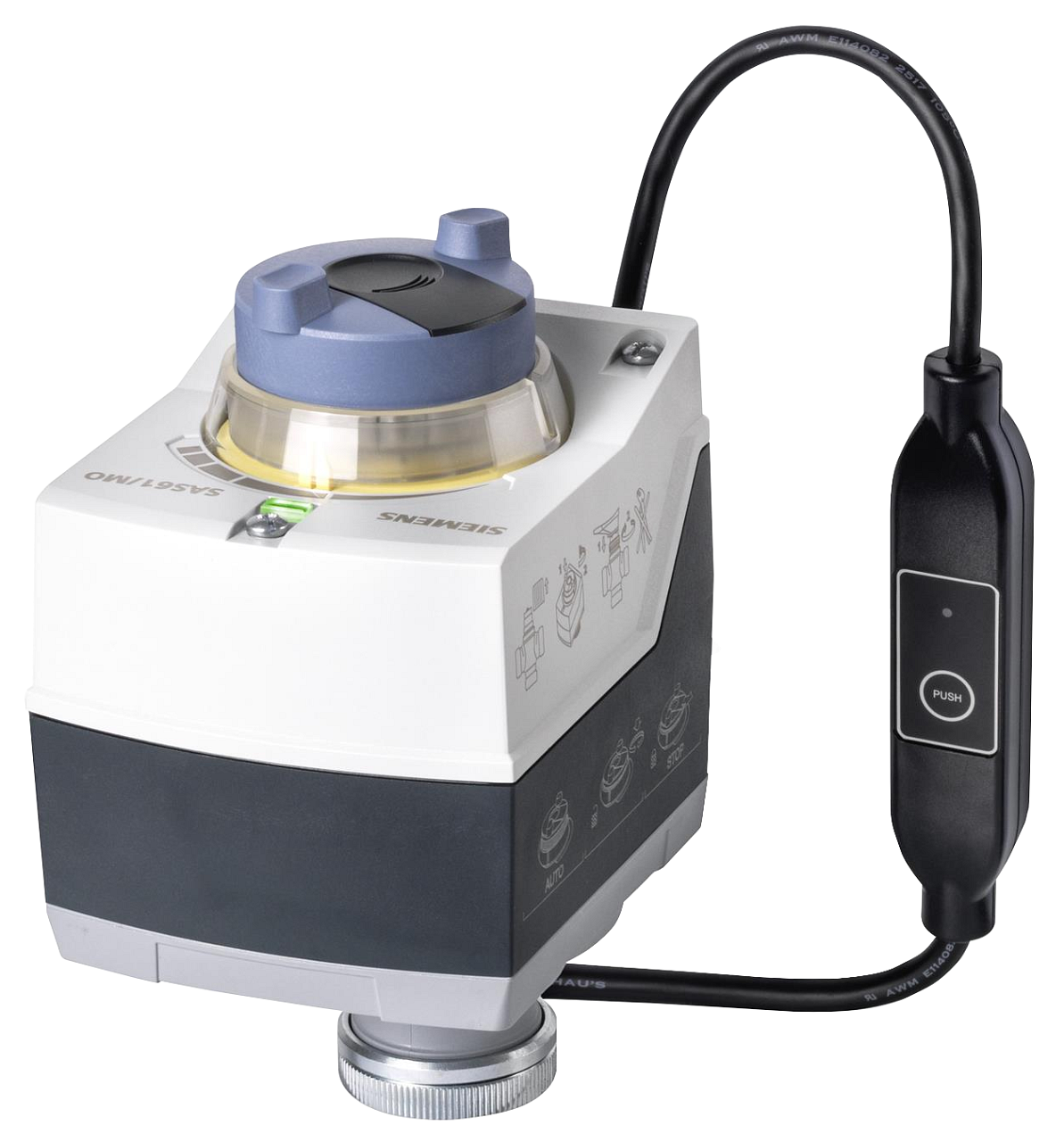

Actionneur électromoteur SAS 61.03/MO avec communication à distance Modbus est adapté pour les vannes de régulation 2 et 3 voies V..G44.., VVG55.. et VVG549 avec une course de 5,5 mm dans les systèmes de chauffage, de climatisation et de ventilation. Les vannes peuvent être utilisées comme régulateurs ou comme vannes d'arrêt.

L'installation de l'actionneur est très simple et ne nécessite aucune modification spéciale. Sur son corps se trouve une indication LED de mouvement et d'état. Il peut être optionnellement étendu avec des fonctions supplémentaires et un commutateur auxiliaire. Il peut également être monté sur des types plus anciens de vannes après l'installation du kit de montage ASK 30. Avec ce dernier, il peut également contrôler les vannes X3i.., VVG45.., VXG45.., VXG46.. et VVI51...

Caractéristiques :

Tension 24 VAC/VDC
Force de positionnement 400 N
Temps de positionnement 30 s
Modbus RTU
Course 5,5 mm
Réglage manuel

Fonctions :

Autocalibration - doit être effectuée lors de la première mise en service. L'actionneur se déplace en position basse et enregistre les valeurs mesurées.
Détection de la position du siège de la vanne - dépend de la puissance de l'actionneur. Après la calibration, l'actionneur enregistre la course précise de la vanne dans sa mémoire.
Détection d'objets étrangers - l'actionneur est capable de détecter la présence d'un objet étranger dans la vanne et son blocage. Si cela se produit, l'actionneur tente de libérer la vanne trois fois. Si cela ne fonctionne pas, l'actionneur active l'indication LED et continue de fonctionner de manière limitée.
Modbus RTU - n'est pas isolé galvaniquement. Il reçoit la position souhaitée de la vanne (0...100%), transmet la position actuelle (0...100%). Il contrôle à distance la vanne pour Ouvrir / Fermer / Min / Max / Stop. Il surveille la valeur demandée et sauvegarde les réglages.
